LTC1446
量产采用 SO-8 封装的双通道、12 位、轨至轨微功率 DAC
- 产品模型
- 12
产品详情
- 具 12 位分辨率的双通道 DAC
- SO-8 封装
- 轨至轨输出放大器
- 内部基准

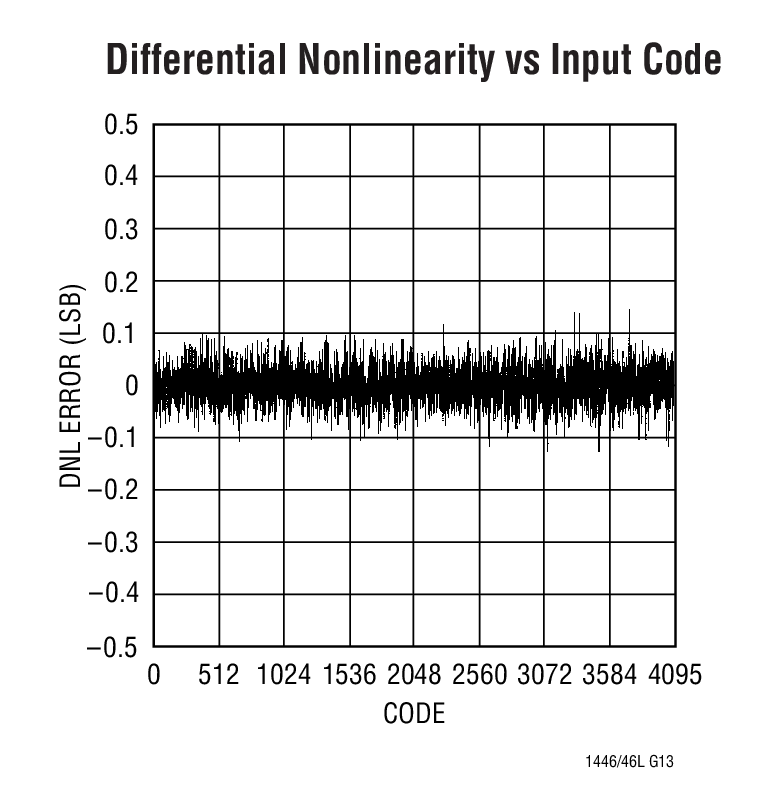

- 最大 DNL 误差:0.5LSB
- 3V 操作 (LTC1446L): ICC = 650µA (典型值)
- 5V 操作 (LTC1446): ICC = 1000µA (典型值)
- 稳定时间:14μs 至 ±0.5LSB
- 上电复位将 DAC 清零至 0V
- 具 500kHz 更新速率的三线式可级联串行接口
- 位于输入端上的施密特触发器允许直接接口光耦合器
- 低成本

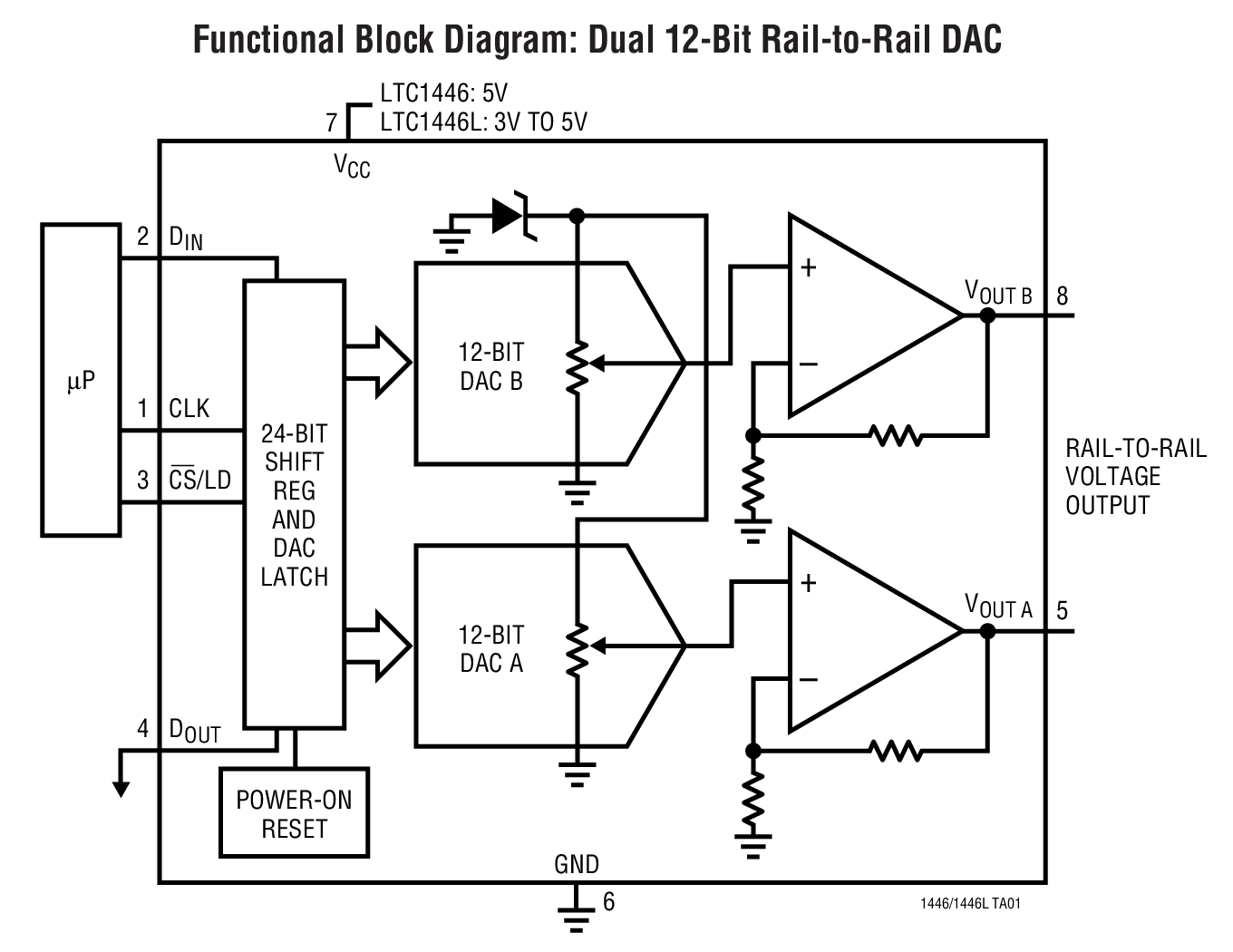

LTC®1446 / LTC1446L 是双通道 12 位数模转换器 (DAC),采用 SO-8 封装。这些器件配有一个轨至轨电压输出放大器、一个内部基准和一个简单易用的三线式可级联串行接口。
LTC1446 具有一个内部基准和一个 4.095V 全标度输出。这款器件采用 4.5V 至 5.5V 电源工作。
LTC1446L 具有一个内部基准和一个 2.5V 全标度输出。此器件采用 2.7V 至 5.5V 电源供电运行。
低电源电流使 LTC1446 系列非常适合电池供电型应用。这些 DAC 可提供节省空间的 8 引脚 SO 封装和 PDIP 封装,而且其运行无需外部组件。
应用
- 数字校准
- 工业过程控制
- 自动测试设备
- 蜂窝电话
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
设计笔记 3
产品选型卡 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|

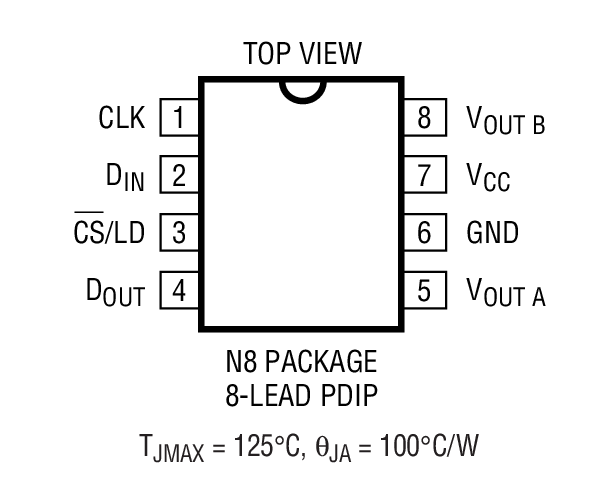

LTC1446CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||

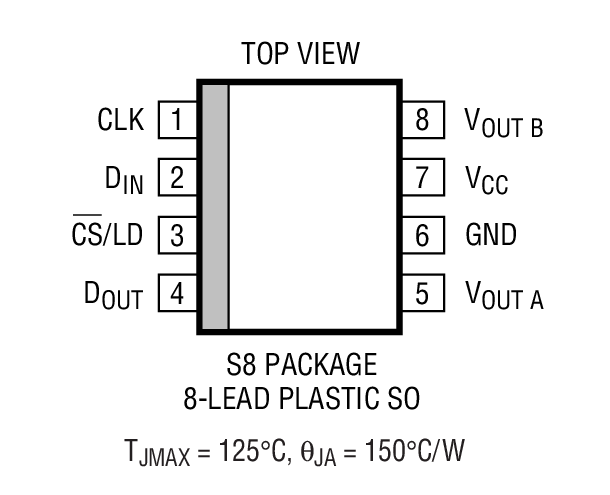

LTC1446CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LTC1446IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446LCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LTC1446LCS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446LCS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446LIN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LTC1446LIS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1446LIS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
LTC1446CN8#PBF | 量产 | |
LTC1446IN8#PBF | 量产 | |
LTC1446LCN8#PBF | 量产 | |
LTC1446LIN8#PBF | 量产 | |
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
LTC1446CN8#PBF | 量产 | |
LTC1446IN8#PBF | 量产 | |
LTC1446LCN8#PBF | 量产 | |
LTC1446LIN8#PBF | 量产 | |
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
LTC1446CN8#PBF | 量产 | |
LTC1446IN8#PBF | 量产 | |
LTC1446LCN8#PBF | 量产 | |
LTC1446LIN8#PBF | 量产 | |
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
LTC1446CS8#PBF | 量产 | |
LTC1446CS8#TRPBF | 量产 | |
LTC1446IS8#PBF | 量产 | |
LTC1446IS8#TRPBF | 量产 | |
LTC1446LCS8#PBF | 量产 | |
LTC1446LCS8#TRPBF | 量产 | |
LTC1446LIS8#PBF | 量产 | |
LTC1446LIS8#TRPBF | 量产 | |
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
LTC1446CS8#PBF | 量产 | |
LTC1446CS8#TRPBF | 量产 | |
LTC1446IS8#PBF | 量产 | |
LTC1446IS8#TRPBF | 量产 | |
LTC1446LCS8#PBF | 量产 | |
LTC1446LCS8#TRPBF | 量产 | |
LTC1446LIS8#PBF | 量产 | |
LTC1446LIS8#TRPBF | 量产 | |
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LTC1446CS8#PBF | 量产 | |
LTC1446CS8#TRPBF | 量产 | |
LTC1446IS8#PBF | 量产 | |
LTC1446IS8#TRPBF | 量产 | |
LTC1446LCS8#PBF | 量产 | |
LTC1446LCS8#TRPBF | 量产 | |
LTC1446LIS8#PBF | 量产 | |
LTC1446LIS8#TRPBF | 量产 |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
