概览
优势和特点
- 具有 6 个同时采样差分输入的 600ksps ADC
- 每个通道的吞吐速率为 100ksps
- 76dB SINAD
- 低功耗：15mW
- 3V 单电源操作
- 2.5V 内部带隙基准，可利用外部基准进行过驱动
- 三线式串行接口
- 内部转换由 CONV 引脚来触发
- 睡眠 (6µW) 停机模式
- 打盹 (3.3mW) 停机模式
- 0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围
- 90dB 共模抑制

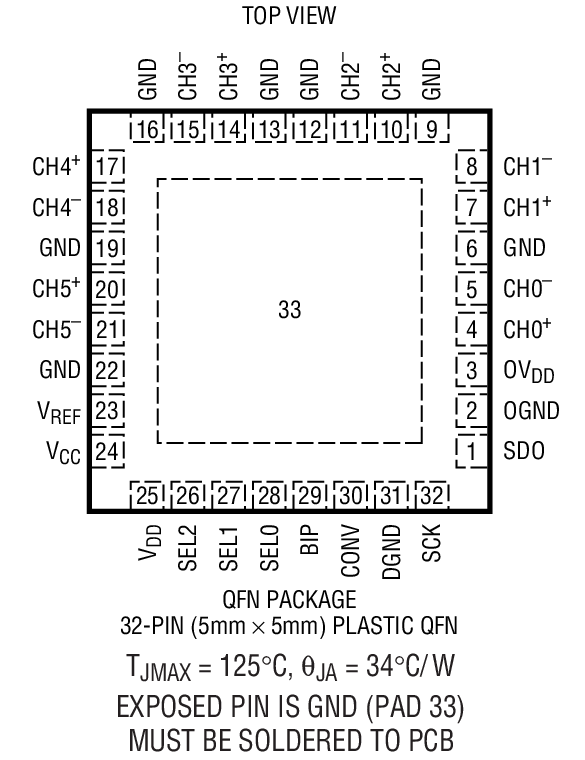

- 纤巧型 32 引脚 (5mm x 5mm) QFN 封装
产品详情
LTC1408是一款具有6个同步采样差分输入的14位、600ksps ADC。该器件采用小型32引脚(5mm x 5mm) QFN封装，当采用单3V电源时，电流消耗仅为5mA。睡眠关断功能可将功耗降低至6μW。低功耗与小型封装的组合使得LTC1408很适合便携式应用。LTC1408具有6个单独的差分输入，在CONV信号的上升沿同步采样。然后，以每信道100ksps的速率对这6个采样输入进行转换。
共模抑制达90dB，这使得用户能够从信号源对信号进行差分测量，从而消除接地环路和共模噪声。
根据BIP引脚状态的不同，该器件可对0V至2.5V单极输入（或±1.25V双极输入）实施差分转换。任何模拟输入均可拥有轨至轨摆幅，只要差分输入范围得以保持即可。
根据SEL2、SEL1和SEL0输入的逻辑状态，可压缩转换序列，以对6个以下的通道进行转换。
串行接口通过96个时钟将6个转换结果发出，以便与标准串行接口兼容。
应用
- 多相功率测量
- 多相电机控制
- 数据采集系统
- 不间断电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

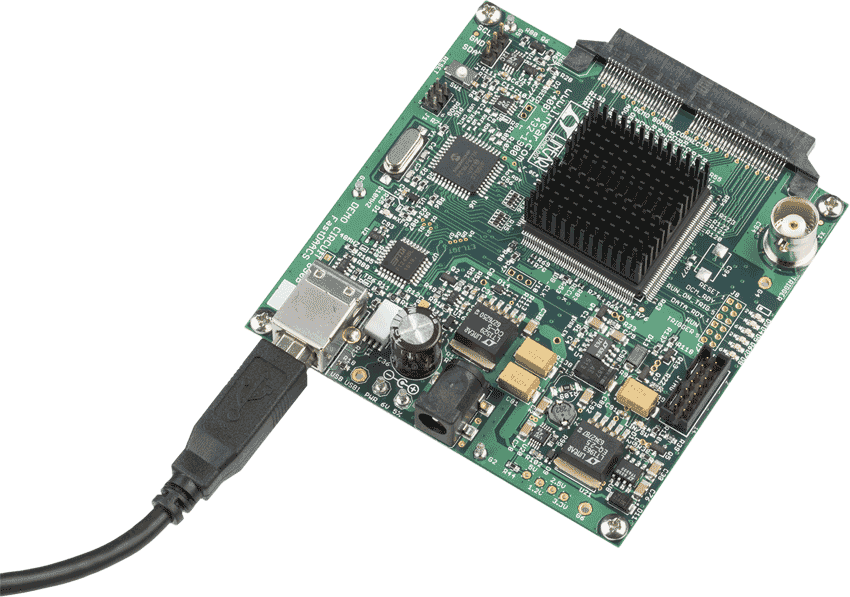

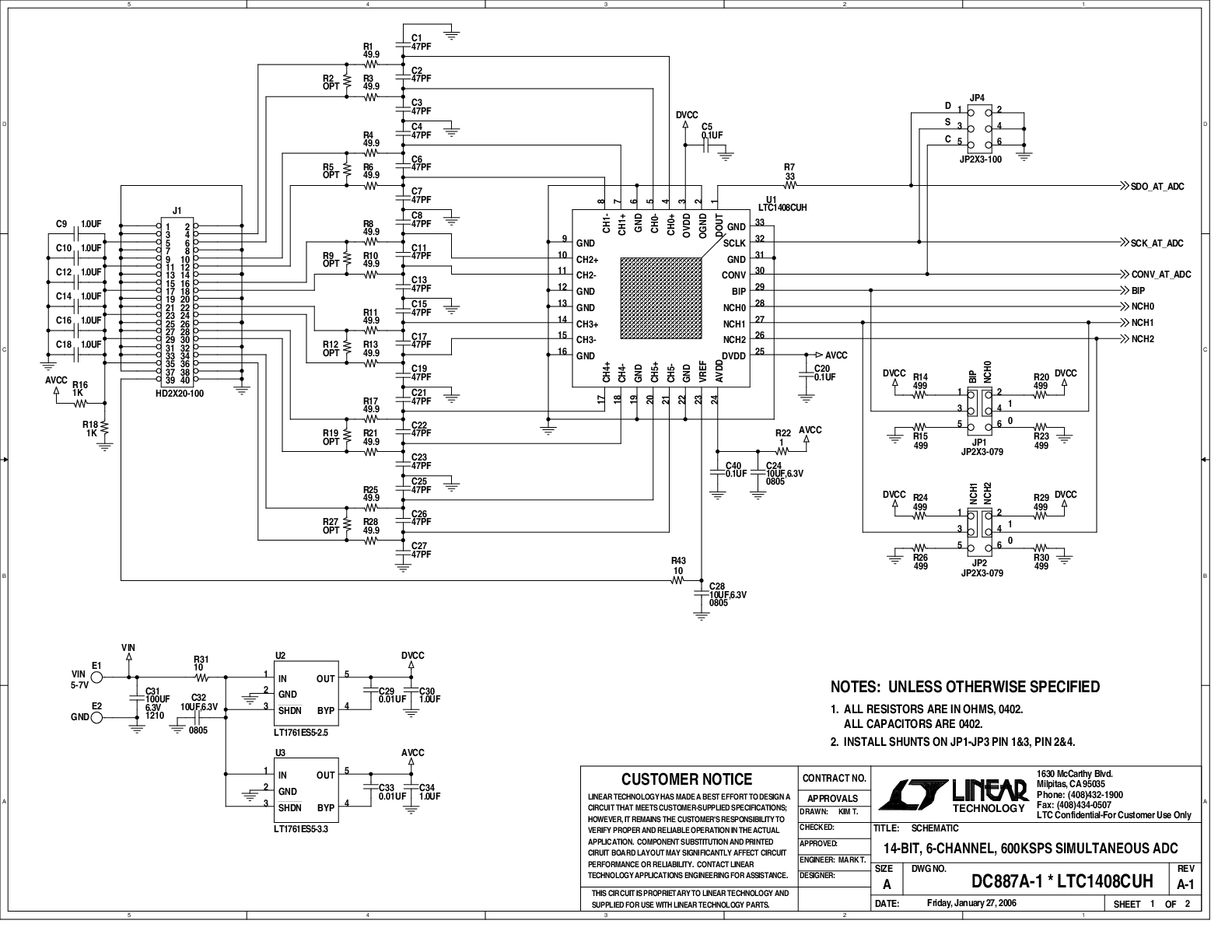

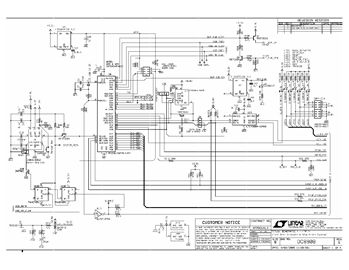

评估套件 (2)
