概览
优势和特点
- 完整的内置环境温度传感器
- 系统电源监视器
- 10 位分辨率轨至轨共模差分电压输入

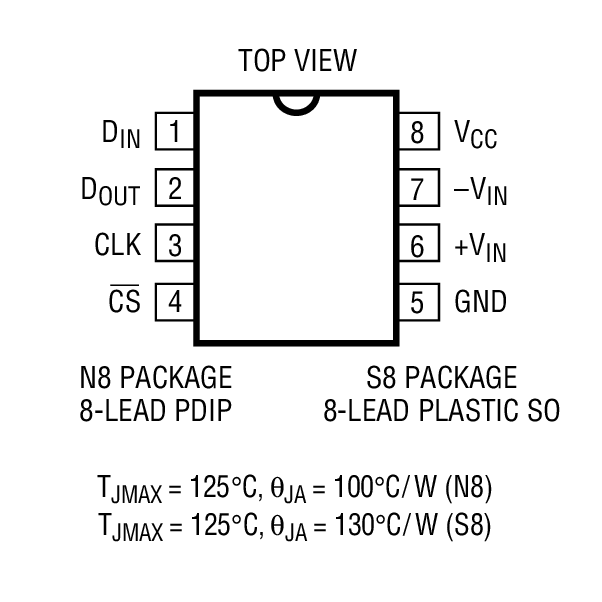

- 采用 8 引脚 SO 封装和 PDIP 封装
- 闲置时的电源电流为 0.2μA
- 以最大速率采样时的电源电流为 700μA
- 单电源电压：4.5V 至 6V
- 三线式半双工串行 I/O
- 可与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口通信
产品详情
LTC®1392 是一款微功率数据采集系统，专为测量温度、片内电源电压和一个差分电压而设计。差分输入具有轨至轨共模输入电压范围。LTC1392 包含一个温度传感器、一个具采样及保持电路的 10 位 A/D 转换器、一个高准确度带隙基准和一个三线式半双工串行接口。

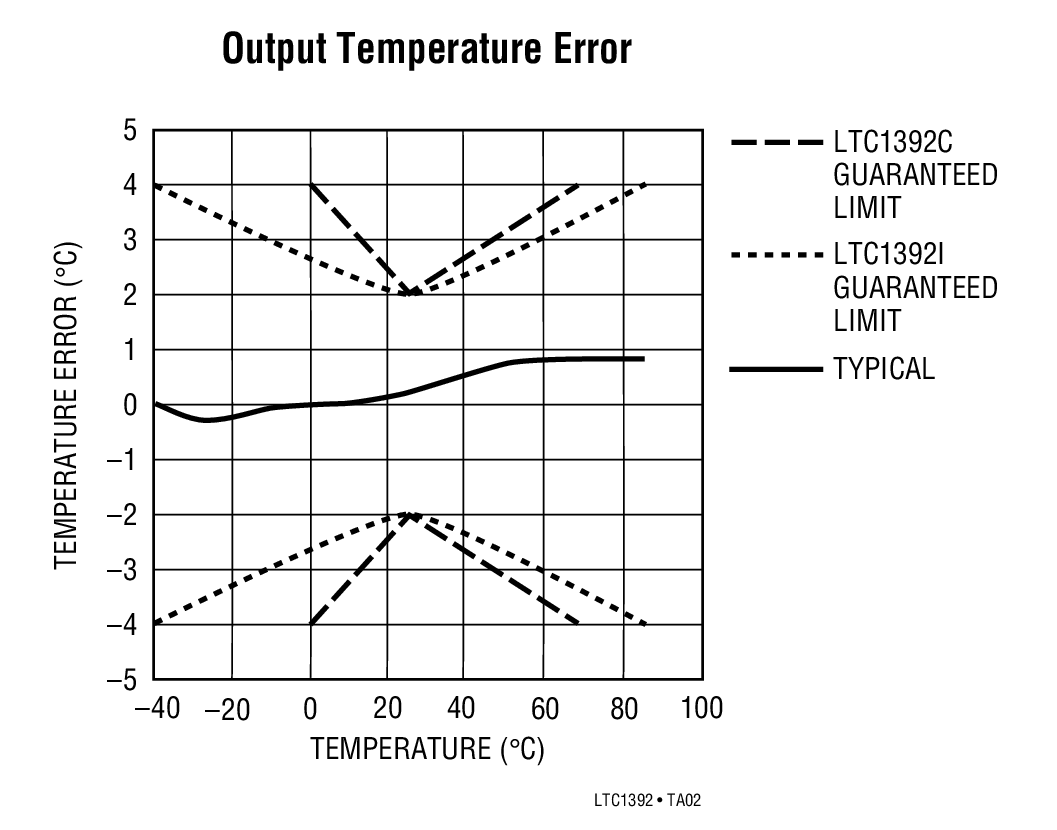

可通过编程使 LTC1392 测量环境温度、电源电压和差分输入引脚上的一个外部电压，还可用于采用一个外部检测电阻器进行电流测量。当测量温度时，A/D 转换器的输出代码与温度 (°C) 成线性比例关系。生产微调在室温条件下实现了 ±2°C 的初始准确度，而在整个 –40°C 至 85°C 的温度范围内则实现了 ±4°C 的初始准确度。
片内串行端口可通过 3 根或 4 根导线实现至多种 MPU 的高效数据传输。这与低功耗相结合，使得远程位置传感成为可能，并有利于穿越隔离势垒传输数据。
应用
- 温度测量
- 电源测量
- 电流测量
- 远程数据采集
- 环境监察
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1392CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1392CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1392CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1392IN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1392IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1392IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R107 Reliability Data |
