LTC1291
量产单芯片 12 位数据采集系统
- 产品模型
- 3
产品详情
- 内置采样及保持电路
- 单电源 5V 操作
- 电源停机
- 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 3 线或 4 线式接口
- 两通道模拟多路复用器
- 模拟输入共模至电源轨

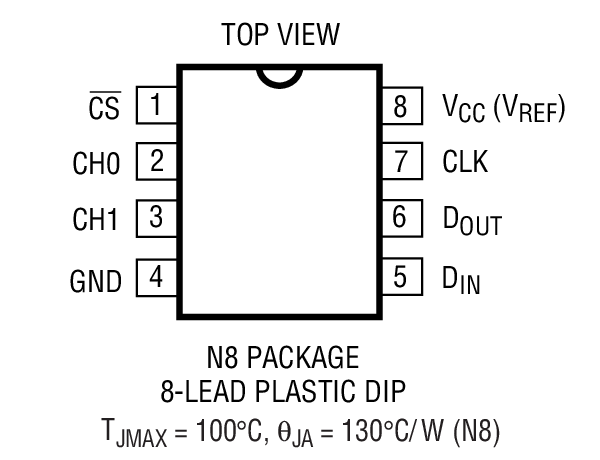

- 8 引脚 DIP 封装
LTC®1291 是一款数据采集系统，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOSTM 开关式电容器技术以执行 12 位单极性 A/D 转换。输入多路复用器可针对单端或差分输入进行配置。在“+”输入端上布设了一个片内采样及保持电路。当 LTC1291 闲置时，在那些期望低功耗的应用中可将其断电。由于 LTC1291 是从电源 (VCC) 获取其基准，因此它不需要采用一个外部基准。所有这些功能部件均内置在一个 8 引脚 DIP 封装中。

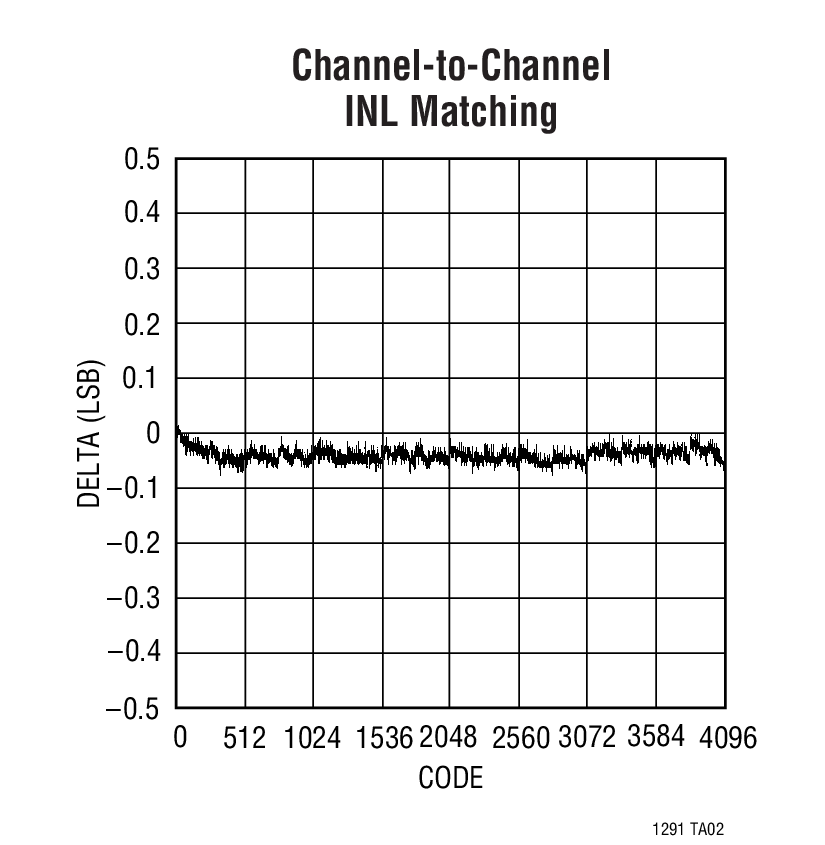

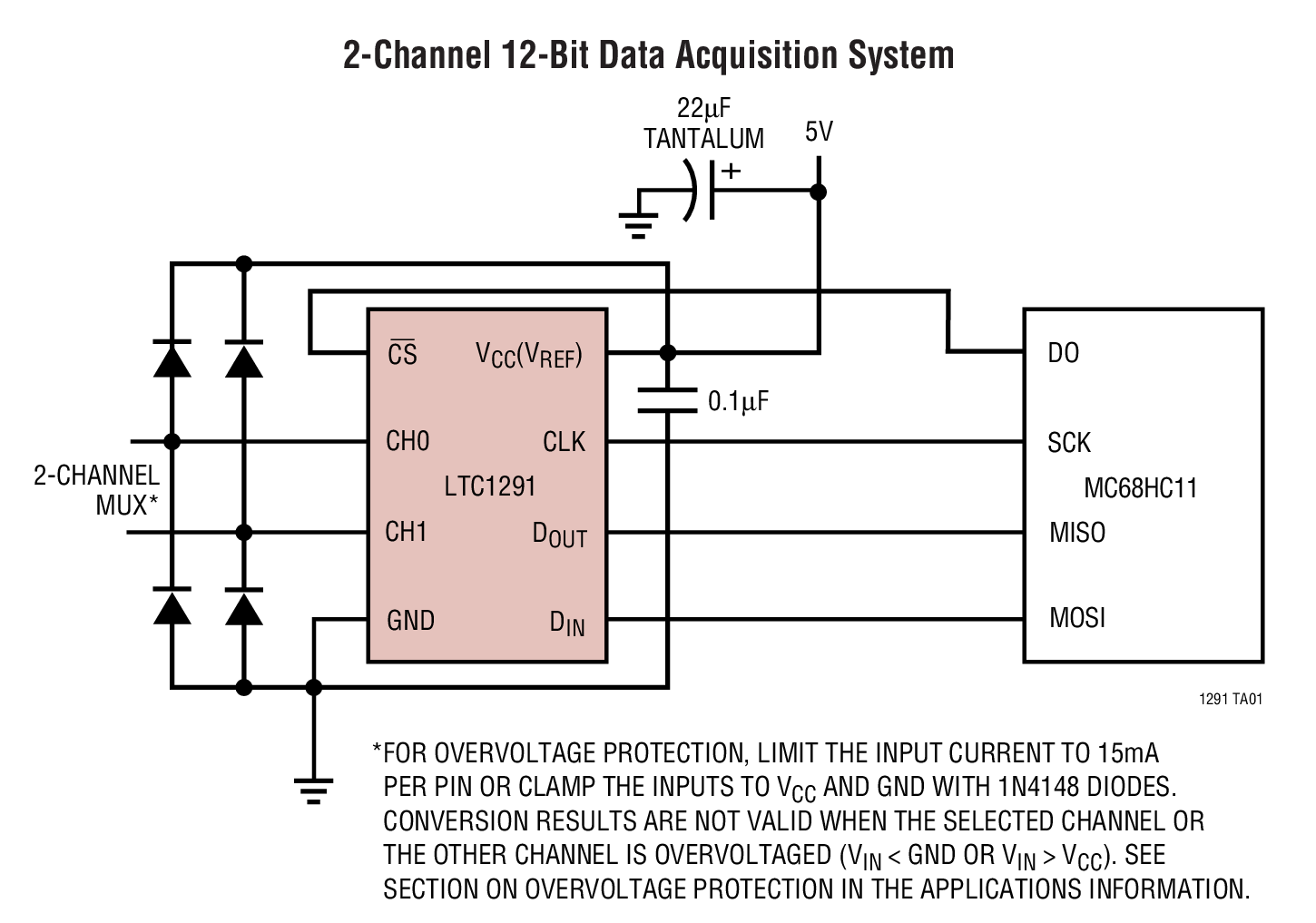

串行 I/O 专为在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信而设计，因而可通过三根或四根导线传送数据。鉴于该器件拥有高准确度、易用性和小封装尺寸，因此它非常适合在那些将极少的互连线数目、小物理尺寸和低功耗作为重要因素的远程应用中对模拟信号进行数字化处理。
主要规格
- 分辨率：12 位
- 快速转换时间：12μs (在整个温度范围内的最大值)
- 低电源电流：
- 6.0mA (典型值) 运行模式
- 10μA (最大值) 停机模式
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1291BCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1291CCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1291DCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1291BCN8#PBF | 量产 | |
| LTC1291CCN8#PBF | 量产 | |
| LTC1291DCN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1291BCN8#PBF | 量产 | |
| LTC1291CCN8#PBF | 量产 | |
| LTC1291DCN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1291BCN8#PBF | 量产 | |
| LTC1291CCN8#PBF | 量产 | |
| LTC1291DCN8#PBF | 量产 | |
这是最新版本的数据手册
