概览

优势和特点

  • 超快 (5.5ns 典型值)
  • 互补型 ECL 输出
  • 50Ω 线路驱动能力
  • 低偏移电压
  • 输出闭锁能力
  • 外部迟滞控制
  • 引脚与 Am685 相兼容

产品详情

LT®685 是一款超快速比较器,其具有可完全兼容 ECL 逻辑电平的差分输入和互补型输出。输出电流能力足以驱动采用 50Ω 终接的传输线路。低输入偏移和高分辨率使这款比较器非常适合模数转换信号处理应用

该器件提供了一种闭锁功能,以允许比较器在采样-保持模式中使用。当闭锁使能输入为 ECL 高电平时,比较器可正常运行。当闭锁使能引脚被驱动至低电平时,比较器输出被锁定在其现有的逻辑状态。如果未使用闭锁功能,则必须将闭锁使能引脚连接至地或 ECL 高电平。

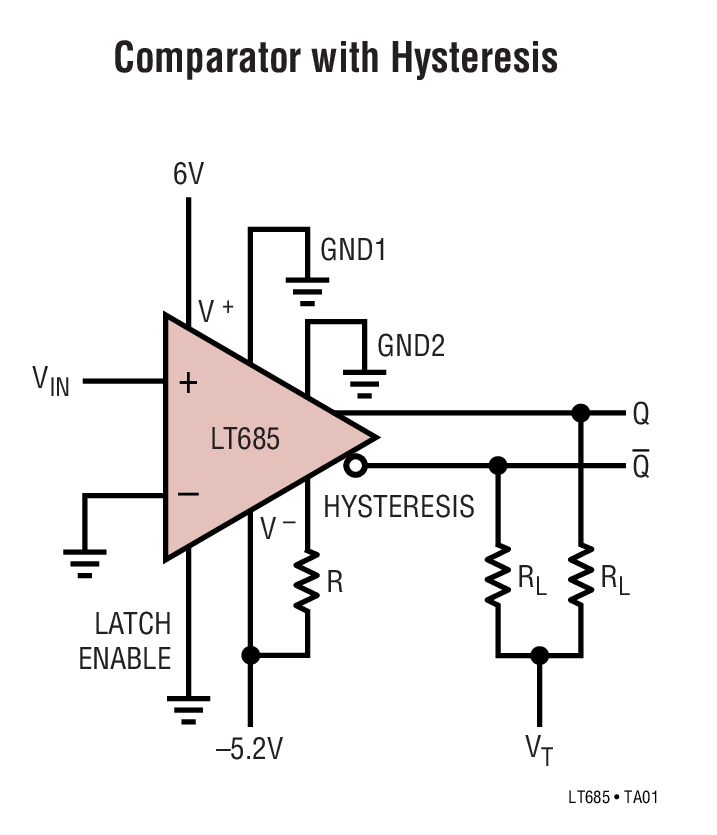

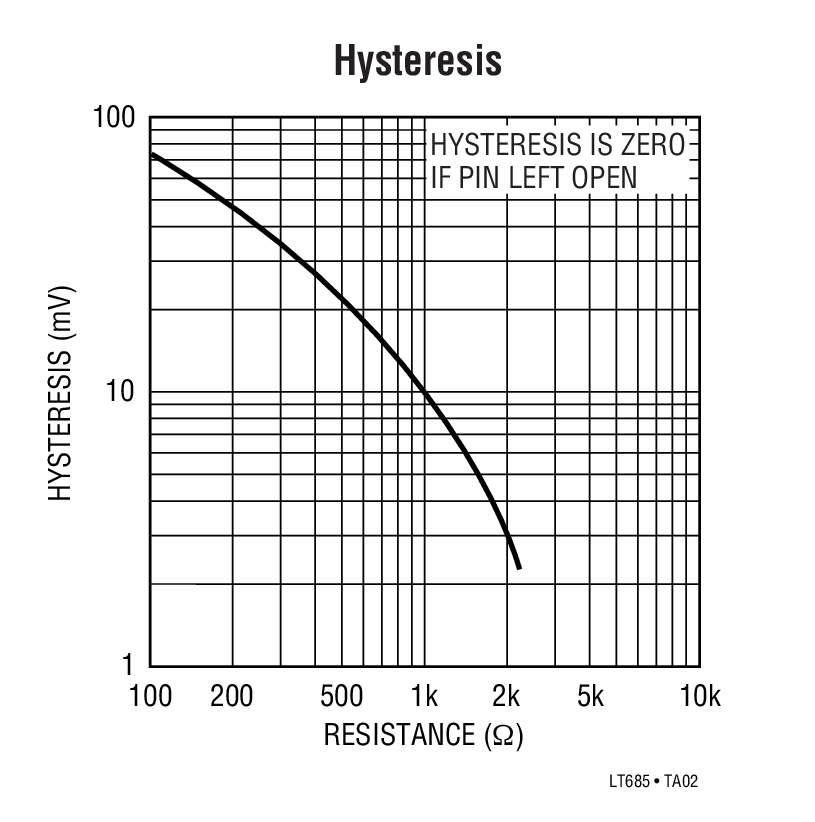

该器件与 Am685 引脚兼容。其增加了迟滞以改善采用缓慢输入信号时的开关切换时间,并较大限度减少振荡。当吸收电流增大时,介于迟滞引脚和 V 之间的单个电阻器将增加输入迟滞电压。如果不需要迟滞,则该引脚可不连接 (浮置)。

应用

  • 高速 A-D 转换器
  • 高速采样电路
  • 振荡器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
