概览
优势和特点
- 80µA 电源电流
- 4V 至 36V 工作电压范围
- 0.5°C 初始准确度 (A 版本)
- 可兼容标准热电偶 (E、J、K、R、S、T)
- 辅助的 10mV/°C 输出

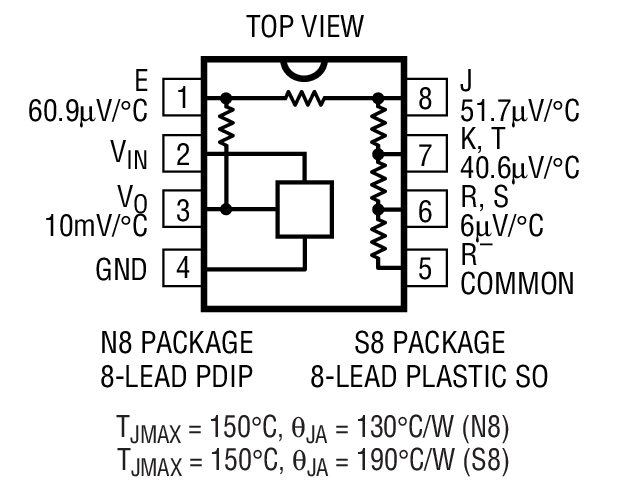

- 采用 8 引脚 PDIP 封装和 SO 封装
产品详情
LT®1025 是一款适用于 E、J、K、R、S 和 T 类热电偶的微功率热电偶冷结点补偿器。该器件利用晶圆级修整和封装后微调实现了 0.5°C 初始准确度。特殊的曲率校正电路用于匹配所有热电偶中出现的“弯曲部分”,从而在较宽的温度范围内保持准确的冷结点补偿。
LT1025 可在 4V 至 36V 的电源电压范围内工作。典型电源电流为 80μA,因而在电源电压低于 10V 时产生的内部温升小于 0.1°C。除了 60.9µV/°C (E)、51.7µV/°C (J)、40.3µV/°C (K、T) 和 5.95µV/°C (R、S) 的直接热电偶电压之外,在低阻抗条件下可提供一个 10mV/°C 输出。所有的输出基本上与电源电压无关。

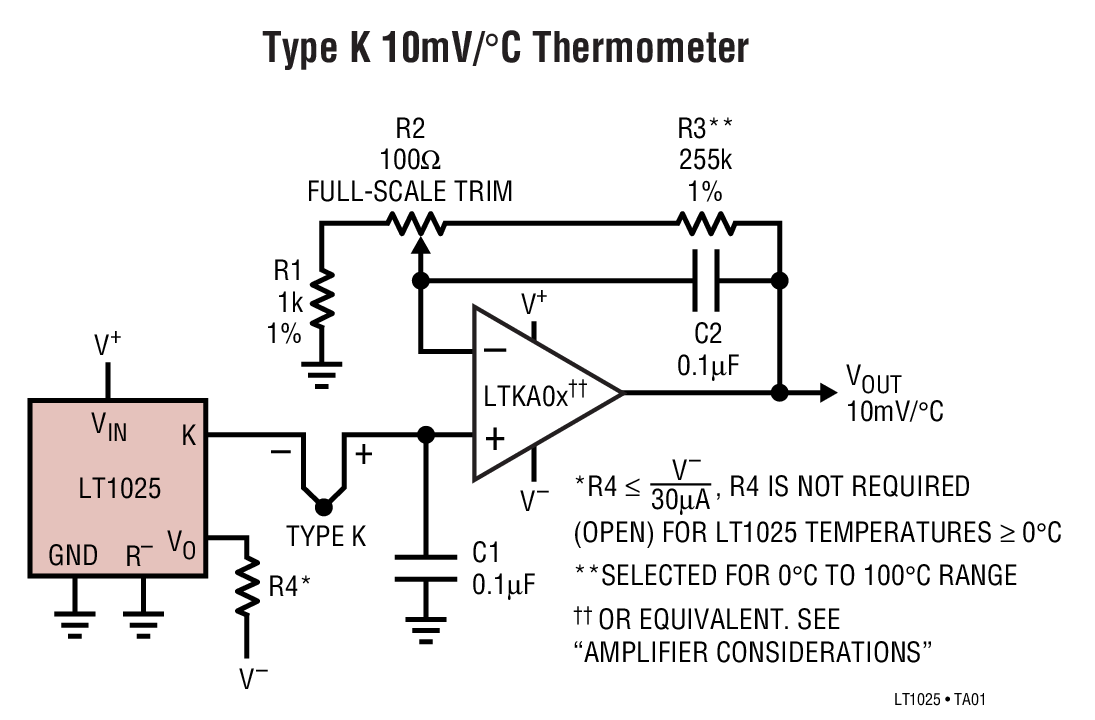

可提供一款包含一个 LT1025 和一个定制热电偶放大器的专用套件 (LTK001)。与按照最坏情况通过增加补偿器和放大器误差所获得的温度误差规格相比,使放大器和补偿器相匹配所提供的温度误差规格要严紧得多。该套件所包含的放大器可作为 LTKA0x 单独购买。
LT1025 可提供 8 引脚 PDIP 封装或适用于 0°C 至 70°C温度范围的 8 引脚 SO 封装。
应用
- 热电偶冷结点补偿器
- 摄氏温度计
- 温度补偿网络
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
