概览
优势和特点
- 超低噪底： -166 dBc/Hz（2 GHz）
- LVPECL、LVDS、CML和CMOS兼容输入
- 最多8路差分或16路单端LVPECL输出
- 一路可调功率CML/RF输出
- 串行或并行控制、硬件芯片使能
- 关断电流：< 1 uA
- 32引脚5x5 mm SMT封装25 mm²
产品详情
HMC987LP5E 1:9扇出缓冲器设计用于低噪声时钟分配。 该器件旨在生成上升/下降时间小于100 ps的相对方波输出。 HMC987LP5E具有低偏斜和抖动输出以及快速上升/下降时间，从而可以控制混频器、ADC/DAC或SERDES器件等下游电路的低噪声开关功能。 这些应用中，当时钟网络带宽足够宽并允许方波切换时，噪底尤为重要。 HMC987LP5E的输出以2 GHz驱动，其噪底为-166 dBc/Hz，相当于0.6 asec/rtHz抖动密度，或8 GHz带宽内的50 fs。
输入级可单端或差分驱动，可采用多种信号格式（CML、LVDS、LVPECL或CMOS），以及交流或直流耦合。 输入级同样具有可调输入阻抗。 该器件集成带有可调摆幅/功率电平的8路LVPECL输出和1路CML输出，步进为3 dB。
各输出级可以通过硬件控制引脚或串行端口接口的控制使能或禁用，以便在不需要时节省电能。
应用
- SONET、光纤通道、GigE时钟分配
- ADC/DAC时钟分配
- 低偏斜和抖动时钟或数据扇出
- 无线/有线通信
- 电平转换
- 高性能仪器仪表
- 医疗成像
- 单端至差分转换
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

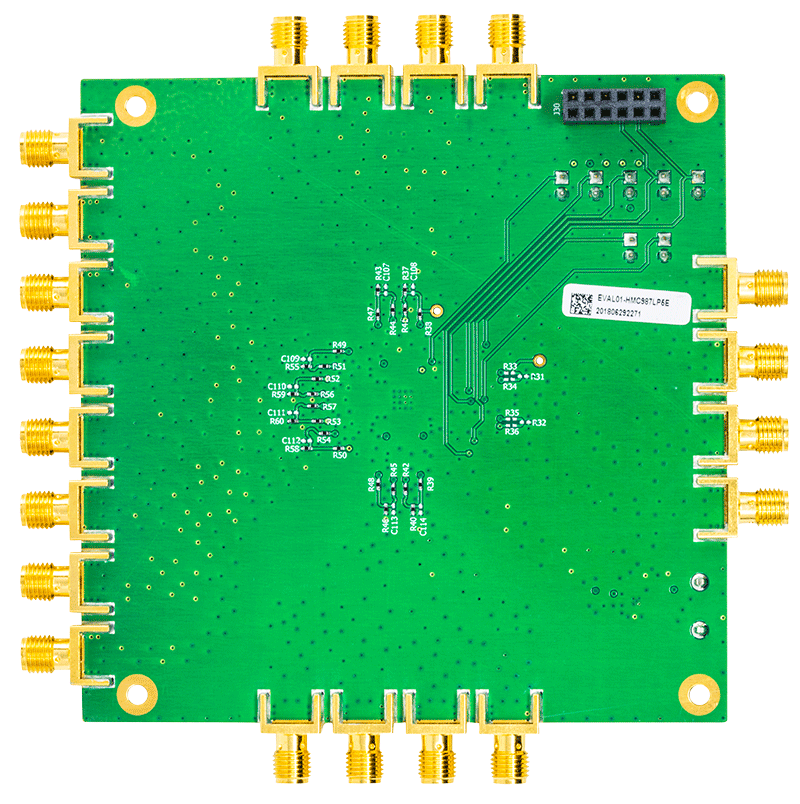

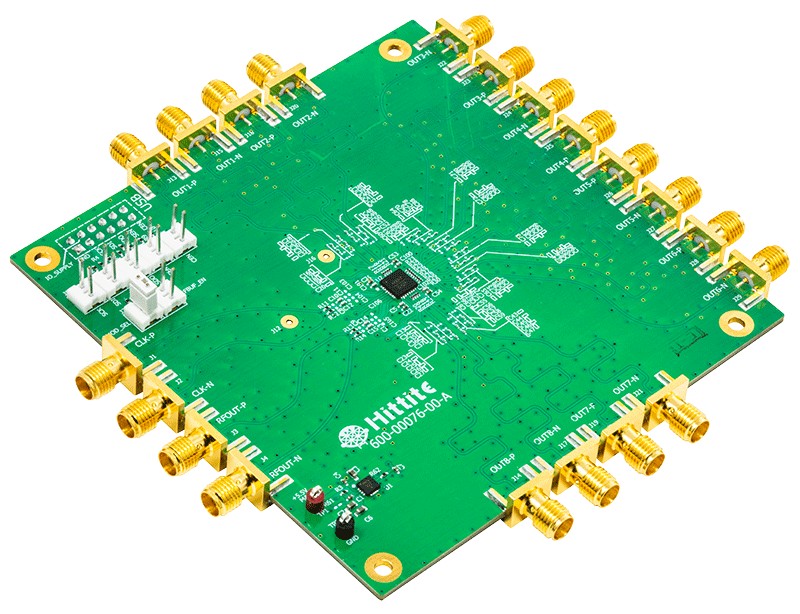

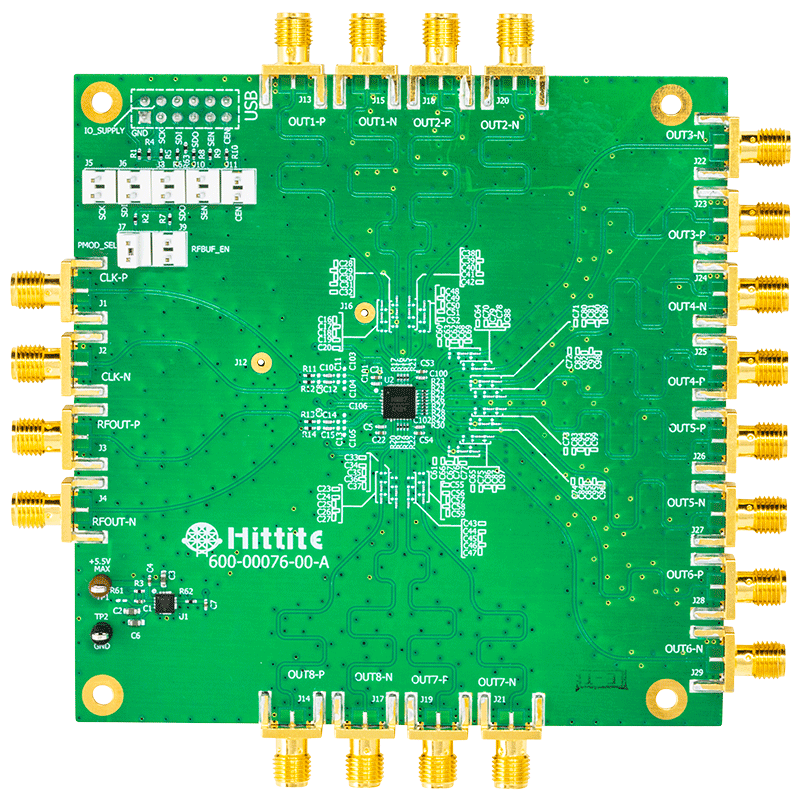

评估套件 (1)
