HMC907
过期HMC907 / HMC907LP5E
½ W功率放大器芯片或采用SMT封装，0.2 GHz至22 GHz
- 产品模型
- 3
产品详情
- P1dB输出功率： +26 dBm，+27 dBm
- 增益： 12 dB, 14 dB
- 输出IP3： +36 dBm, +38 dBm
- 电源电压： +10 V at 350 mA
- 50 Ω匹配输入/输出

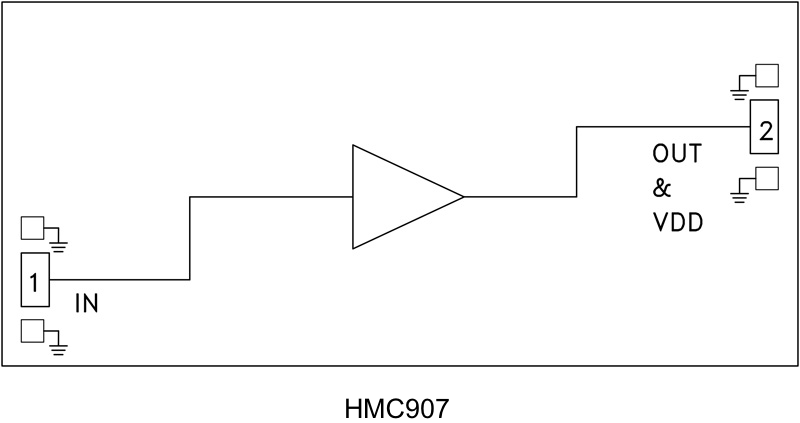

- 裸片尺寸： 2.91 × 1.33 × 0.1 mm

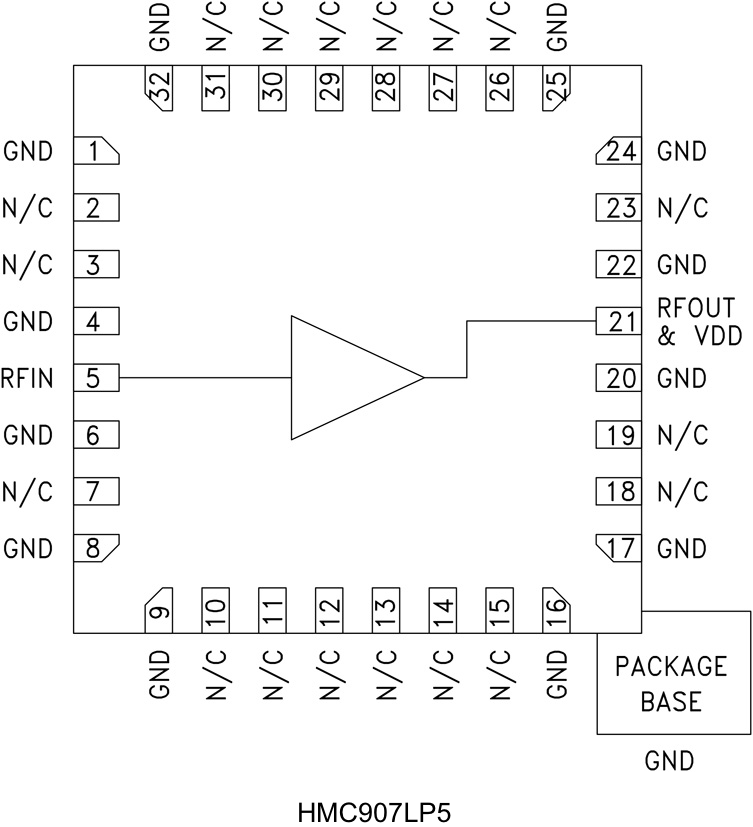

- 32引脚、5 × 5 mm、表贴技术(SMT)封装
HMC907是GaAs单芯片微波集成电路(MMIC) PHEMT分布式功率放大器，工作频率范围为0.2 GHz至22 GHz。 这些自偏置功率放大器提供12 dB和14 dB增益、+36 dBm或+38 dBm输出IP3和+26 dBm或+27 dBm输出功率（1 dB增益压缩），采用+10 V电源时功耗仅为350 mA。 在+0.6 dB或+0.7 dB时，器件具有出色的增益平坦度（0.2 GHz至22 GHz），因而适用于EW、ECM、雷达和测试设备应用。 这些器件的输入/输出内部匹配50 Ω，可轻松集成到多芯片模块(MCM)中。 ½ W功率放大器SMT采用无引脚、QFN、5 × 5 mm表贴封装，无需外部匹配元件。 所有数据均由通过最短0.31 mm (12 mil)的两条0.025 mm (1 mil)线焊连接的芯片获取。
应用
- 测试仪器仪表
- 微波无线电和VSAT
- 军事与太空
- 电信基础设施
- 光纤产品
参考资料
质量文档 3
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC907 | CHIPS OR DIE | ||
| HMC907LP5E | 32-Lead QFN (5mm x 5mm w/ EP) | ||
| HMC907LP5ETR | 32-Lead QFN (5mm x 5mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 11, 2017 - 16_0010 Discontinuance of Select RF and Microwave Products |
||
| HMC907 | 过期 | |
| HMC907LP5E | 过期 | |
| HMC907LP5ETR | 过期 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC907APM5E | GaAs pHEMT MMIC功率放大器0.2 - 22 GHz | |
| HMC907A-Die | GaAs pHEMPT MMIC功率放大器，0.2 - 22 GHz |
工具及仿真模型
评估套件
HMC907LP5E Evaluation Board
