HMC857

提供可编程输出电压的14 Gbps 2 x 2交叉点开关

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 支持高达14 Gbps的数据速率
  • 差分和单端输入/输出
  • 低功耗： 300 mW（典型值）
  • 快速上升和下降时间： 21/21 ps
  • 可编程差分输出电压摆幅： 475 - 1200 mVp-p
  • 传播延迟： 117 ps
  • 单电源： -3.3V
  • 32引脚5x5mm SMT封装： 25mm²

更多细节
show more Icon

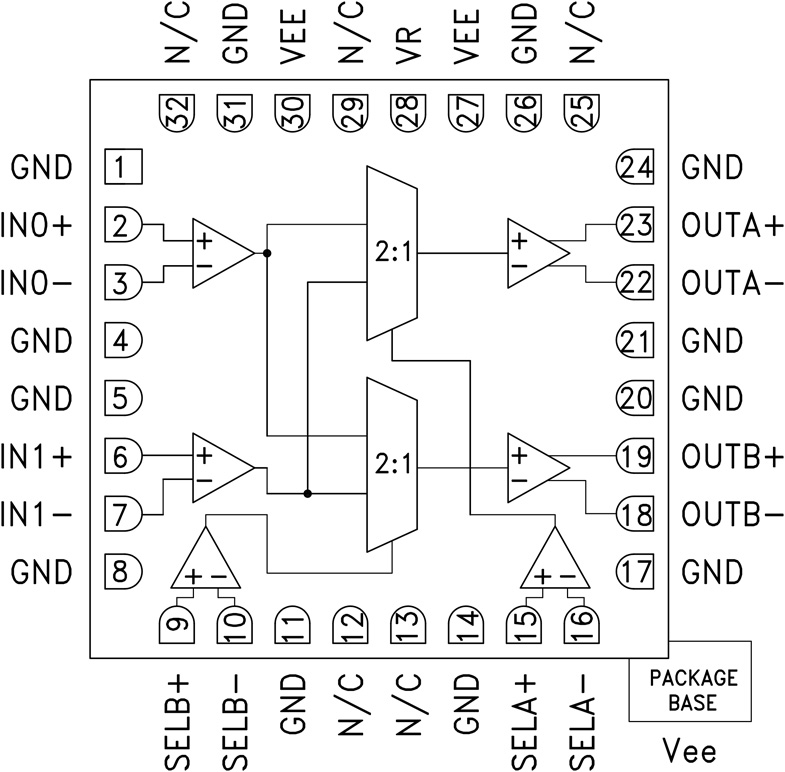

HMC857LC5是一款2x2交叉点开关，设计支持高达14 Gbps数据传输速率和高达14 GHz选择器端口工作频率。 选择器在所选端口置位时将差分输入路由至一个或两个所需输出。 HMC857LC5还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC857LC5的所有单端输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 HMC857LC5的输出可采用差分或单端配置工作。 输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC857LC5采用-3.3V DC单电源供电，提供符合RoHS标准的5x5 mm SMT陶瓷封装。

应用

  • SONET OC-192 和 10 GbE
  • 16G光纤通道
  • 网络和存储
  • 双通道2:1选择器
  • 带输入多路复用器的1:2扇出
