HMC308

过期

通用100mW 放大器，采用SMT封装，0.8 - 3.8 GHz

数据手册 产品选型表
Viewing:

概述

  • 增益： 18 dB
  • P1dB输出功率： +17 dBm (+5V)
  • 单电源： +3V或+5V
  • 无需外部元件
  • 集成隔直
  • 小型封装： SOT26



HMC308(E)是一款低成本MESFET MMIC放大器，可采用+3至+5V单电源供电，工作频率范围为0.8至3.8 GHz。 表面贴装SOT26放大器可用作宽带放大器级，或用于针对窄带应用优化的外部匹配。 Vdd偏置为+5V，HMC308(E)提供18 dB的增益和+20 dBm的饱和输出功率，同时所需电流仅为53 mA。 该放大器非常适合用作发射器的驱动放大器，或用作本振(LO)放大器以提高无源混频器的驱动电平。 该放大器占用面积为0.014 in² (9 mm²)，非常适合采用紧凑型无线电设计。

应用

  • 蜂窝/PCS/3G
  • 固定无线和远程信息处理
  • 电缆调制解调器终端系统
  • WLAN、蓝牙和RFID

推荐替代产品

HMC639 推荐用于新设计

高IP3、低噪声放大器，0.2 - 4.0 GHz

HMC308

通用100mW 放大器，采用SMT封装，0.8 - 3.8 GHz

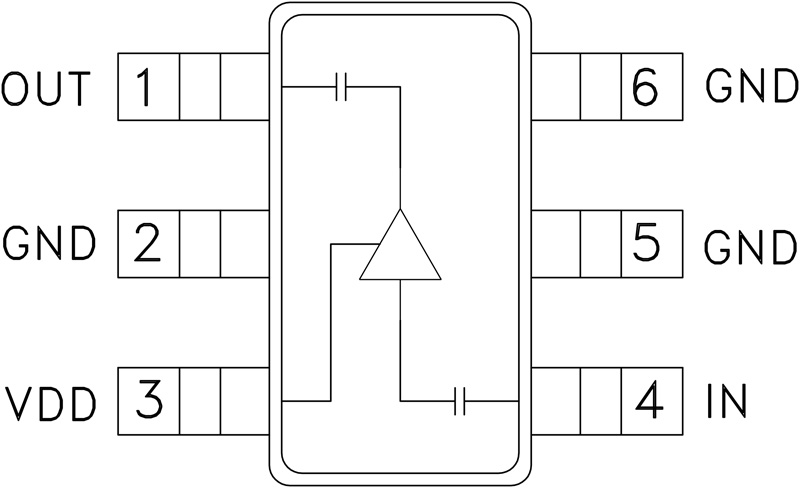

hmc308_fbl
