概览

优势和特点

  • 超低相位噪声: -163 dBc/Hz(1 kHz)
  • 增益: 14 dB
  • 输出功率: +22 dBm
  • 单电源电压: +7V (170mA)
  • 密封模块
  • 工作温度范围为-55至+85 ℃

产品详情

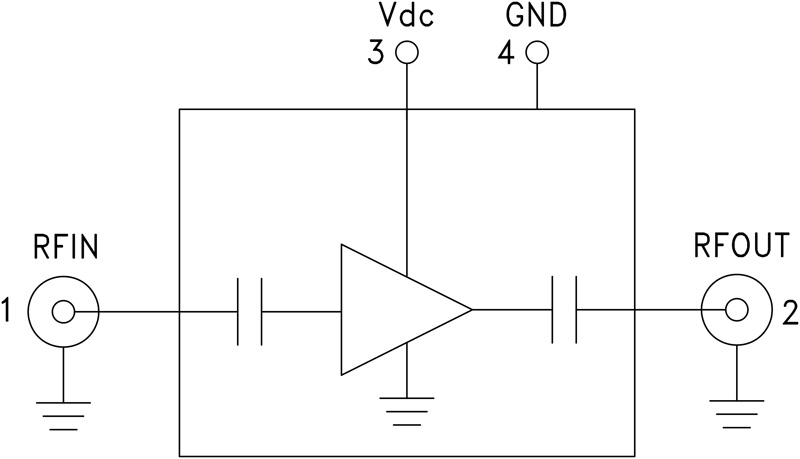

HMC-C077是一款GaAs HBT超低噪声放大器,封装在微型密封模块中,在1.5至5 GHz的频率下工作。 这种高动态范围放大器模块提供14 dB的增益、4.5 dB的噪声系数和高达+22 dBm的输出功率,采用+7V单电源供电。 它在1 kHz偏移时具有-163 dBc/Hz的超低相位噪声,可在收发器架构内实现出色的调制精度。 宽带分布式放大器I/O内部匹配50 Ω,并经过隔直,以提供稳定的性能。 该模块带有可移除的SMA连接器,这些连接器可以拆卸,以便将模块I/O引脚直接连接到微带或共面电路。

应用

  • 微波无线电
  • 军事和太空
  • 测试仪器仪表
  • VSAT

产品生命周期 icon-not-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。
