HMC-C075

最后购买期限

双级功率放大器模块，10 MHz至6 GHz

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高增益： 25 dB
  • 高1 dB压缩(P1dB)输出功率： 29 dBm
  • 高输出三阶交调截点(IP3)： 42 dBm
  • 调节电源和偏置序列
  • SMA连接器
  • 工作温度： -40℃至+70℃

HMC-C075是一款双级功率放大器模块，工作频率范围为10 MHz至6 GHz。 该放大器提供25 dB的增益和42 dBm的输出IP3，在1dB增益压缩点提供29 dBm的输出功率，采用15 V电源时功耗仅为740 mA。

HMC-C075非常适合EW、ECM、雷达和测试设备应用。

放大器输入/输出(I/O)经过内部隔直并内部匹配50 Ω。集成稳压器实现了负电源和正电源引脚的灵活偏置，同时内部偏置序列和有源偏置控制可确保在整个温度范围内具有稳定、可靠的性能。

应用

  • 电信基础设施
  • 测试仪器仪表
  • 军事和太空
  • 电子战(EW)
  • 电子对抗(ECM) font>
  • 雷达
  • 测试设备


HMC-C075
双级功率放大器模块，10 MHz至6 GHz

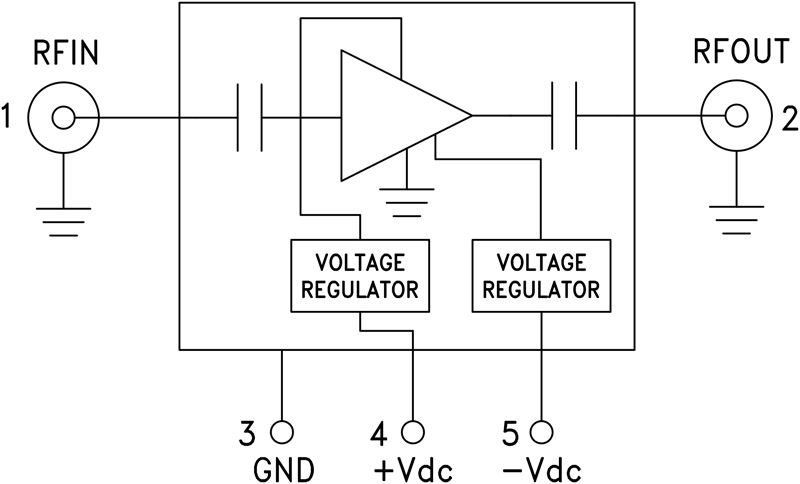

hmc-c075_fbl
