HMC-C023

宽带功率放大器模块,2 - 20 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 增益: 15 dB (10 GHz)
  • P1dB输出功率: +26 dBm (10 GHz)
  • 无杂散运行
  • 调节电源和偏置序列
  • 密封模块
  • 可现场更换的SMA连接器
  • 工作温度范围为-55至+85℃
更多细节
show more Icon

HMC-C023是一款GaAs MMIC PHEMT分布式功率放大器,封装在微型密封模块中,带有可更换的SMA连接器,在2至20 GHz的频率下工作。 该放大器提供15 dB的增益和+30 dB的输出IP3,并在1 dB增益压缩点提供高达+26 dBm的输出功率。 HMC-C023在2 - 16 GHz范围内的增益平坦度非常出色,因而非常适合EW、ECM、雷达和测试设备应用。

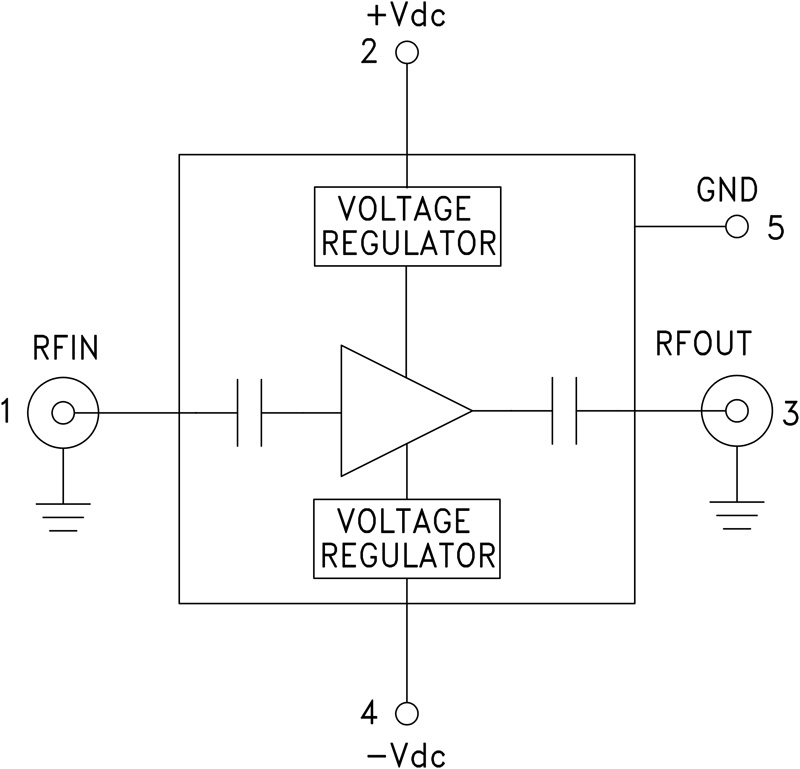

宽带放大器I/O内部匹配50 Ω,并经过隔直。 集成稳压器实现了负电源和正电源引脚的灵活偏置,同时内部偏置序列电路可确保稳定的运行。

应用

  • 电信基础设施
  • 微波无线电和VSAT
  • 军事和太空
  • 测试仪器仪表
  • 光纤产品
