HMC-C016

最后购买期限

宽带低噪声放大器模块，7 - 17 GHz


数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 噪声系数： 2 dB (16 GHz)
  • 增益： 22 dB
  • P1dB输出功率： +14 dBm (16 GHz)
  • 50 Ω匹配输入/输出
  • 调节电源
  • 密封模块
  • 可现场更换的SMA连接器
  • 工作温度范围为-55至+85℃

HMC-C016是一款GaAs MMIC PHEMT低噪声放大器，封装在微型密封模块中，在7至17 GHz的频率下工作。 这款高动态范围放大器提供22 dB的增益和2dB的噪声系数，并在1 dB增益压缩点提供高达+14 dBm的输出功率，同时采用+8至+16伏特的单个正电源供电。 它的I/O内部匹配50 Ω，并经过内部隔直，以提供稳定的性能。 该模块带有可移除的SMA连接器，这些连接器可以拆卸，以便将模块I/O引脚直接连接到微带或共面电路。

典型应用

  • 电信基础设施
  • 微波无线电和VSAT
  • 军事和太空
  • 测试仪器仪表
  • 光纤产品

HMC-C016
宽带低噪声放大器模块，7 - 17 GHz

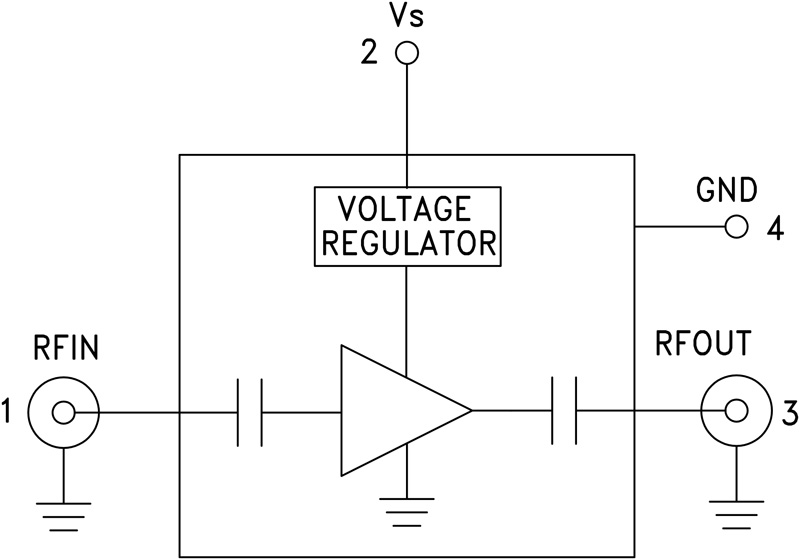

hmc-c016_fbl
