DS87C520

量产

DS87C520

EPROM/ROM高速微控制器

量产

不是您想寻找的产品？

去产品选项表

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

产品模型 7

特性

80C52兼容
- 8051引脚和指令集兼容
- 四个8位I/O端口
- 三个16位定时器/计数器
- 256字节暂存区RAM
大容量片内存储器
- 16kB程序存储器
- 用于MOVX的1kB额外片内SRAM
ROMSIZE特性
- 选择0至16kB范围内的内部ROM大小
- 支持访问整个外部存储器映射
- 可通过软件动态调节
- 可用作外部闪存的引导块
高速架构
- 4个时钟/机器周期(8051 = 12)
- 运行DC至33MHz时钟速率
- 121ns内的单周期指令
- 双数据指针
- 通过可选的可变长度MOVX访问快/慢RAM/外设
电源管理模式
- 可编程时钟源有助于省电
- CPU从（晶体/64）或（晶体/1024）运行
- 提供自动硬件和软件退出
EMI降低模式可禁用ALE
两个全双工硬件串行端口
高集成度控制器包括：
- 电源故障复位
- 预警电源故障中断
- 可编程看门狗定时器
13个中断源，其中6个为外部中断源
采用40引脚PDIP、44引脚PLCC、44引脚TQFP和40引脚窗口CERDIP
工厂掩模DS83C520或EPROM (OTP) DS87C520

更多细节

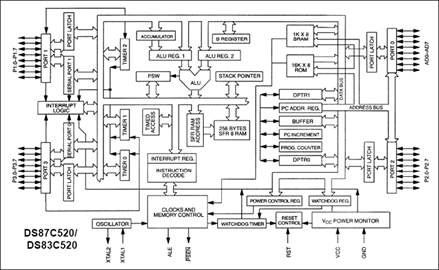

DS87C520/DS83C520 EPROM/ROM高速微控制器均为快速的8051兼容微控制器。它们采用重新设计的处理器内核，不会浪费时钟和存储器周期。因此，在相同的晶体速度下，这些器件执行每条8051指令的速度比原始内核快1.5到3倍。使用相同的代码和相同的晶体，典型应用的速度将提高2.5倍。DS87C520/DS83C520提供33MHz的最大晶体速度，从而使表观执行速度达到82.5MHz（约2.5倍）。

DS87C520/DS83C520与标准8051的所有三种封装引脚兼容，并包括三个定时器/计数器、串行端口和四个8位I/O端口等标准资源。它们具有16kB EPROM或掩模ROM，以及额外的1kB数据RAM。采用OTP和窗口式封装。

除了更高的速度外，该微控制器还包括第二个完整硬件串行端口、七个附加中断、可编程看门狗定时器、欠压监视器和电源故障复位。该器件还提供双数据指针(DPTR)以加速块数据存储器移动。它还可以在2到9个机器周期范围内调整MOVX数据存储器访问的速度，以便灵活地选择外部存储器和外设。

新的电源管理模式(PMM)非常适用于便携式应用。借助此功能，软件可以选择更低速度的时钟作为主时基。正常操作的机器周期速率为每周期4个时钟，而PMM会以每个周期64或1024个时钟运行处理器。例如，在12MHz时，标准操作的机器周期速率为3MHz。在电源管理模式下，软件可以选择187.5kHz或11.7kHz机器周期速率。当处理器运行速度变慢时，功耗也会相应降低。

借助EMI降低功能，软件可以选择降低辐射模式。这会在不需要ALE信号时禁用该信号。

DS83C520是DS87C520的工厂掩模ROM版本，专为成本敏感的大规模应用而设计。除了16kB EPROM被用户提供的应用程序取代以外，它在所有方面与DS87C520相同。除注明的EPROM特定功能以外，所有提及DS87C520功能的内容都适用于DS83C520。请联系您当地的Dallas Semiconductor半导体销售代表以获取订购信息。
