DS28E07

1024位1-Wire EEPROM

更多 showmore-icon

1Kb串行EEPROM,通过单触点1-Wire接口操作

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 存储器划分,用户数据编程较灵活
    • 1024位EEPROM存储器,分成四页,每页256位
    • 独立的存储区页,可以被永久写保护或进入EPROM仿真模式(“写入0”)
  • 先进的1-Wire协议,最大程度将接口简化为单个IO,减少要求的引脚数量、提高灵活性
    • 唯一的工厂编程、不可更改的64位识别码
    • 切换点滞回与滤波可以在噪声下获得最佳性能
    • 通过1-Wire协议以15.4kbps或125kbps单数字信号与主机通信
    • -40°C至+85°C,3.0V至5.25V的宽电压范围读、写操作
    • IO引脚具有±8kV HBM ESD保护(典型值)
更多细节
show more Icon

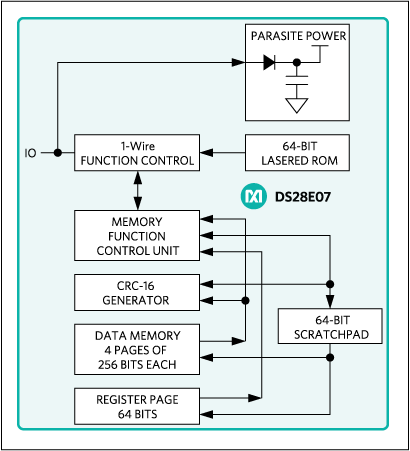

DS28E07是一款1024位1-Wire® EEPROM芯片,由四页存储区组成,每页256位。数据先被写入一个8字节暂存器中,经校验后复制到EEPROM存储器。该器件的特点是,四页存储区相互独立,可以单独进行写保护或进入EPROM仿真模式,在该模式下,所有位的状态只能从1变成0。每片器件都拥有唯一的64位ROM识别码(ROM ID),由工厂写至芯片。通信符合1-Wire协议,在多器件的1-Wire网络中,ROM ID作为节点地址。

应用

  • 配件/PCB识别
  • 消费类产品的售后管理
  • 模拟传感器校准,包括IEEE P1451.4智能传感器
  • 墨盒/色带打印盒识别
  • 医用传感器校准数据存储
