DS2502-E48

48位节点地址芯片

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 工厂编程的48位节点地址芯片(MAC-48/EUI-48),另加768位用户可编程的OTP-EPROM,极为经济地通过单条信号线(另加地线)进行通信
  • 提供有效的以太网地址
  • 唯一的、由工厂光刻和检验的64位注册码保证每个器件绝对可溯,没有任何两个器件相同
  • 内置的多结点控制器保证兼容于其它1-Wire产品
  • 将控制、寻址、数据和供电缩减到单条数据引脚上
  • 直接连接于微控制器的一条口线,通信速率高达16.3kbps

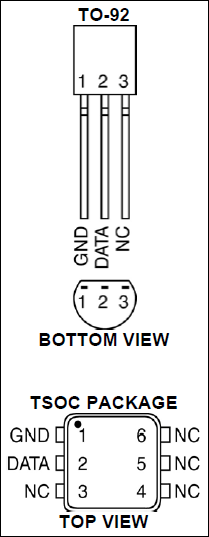

  • 低成本TO-92或TSOC表面安装型封装
  • 允许在很宽的2.8V至6.0V电压范围和-40°C至+85°C温度范围下进行读操作,编程可在11.5V至12.0V电压,-40°C至+50°C温度下进行
更多细节
show more Icon

DS2502-E48是DS2502 (1024位只加存储器)的一个变种。它与标准DS2502的不同之处在于其用户化ROM的家族码为89h,在标准ROM序列号区的高12位为UniqueWare™标识符5E7h。除此之外,其它的电气和逻辑规范均与DS2502相同。有关技术细节请参考DS2502数据资料。

DS2502-E48中EPROM存储器的前32字节包含一个全球唯一的48位节点地址,并加以写保护。数据结构与传统的UniqueWare器件所使用的默认数据结构相同(完整数据资料中的图1)。这一格式也叫做UDP (通用数据包),常用于1-Wire® API。因此,如果采用这些API,用户可以调用更高级的功能用于读取或验证反相CRC16。应用笔记114——1-Wire File Structure给出了UDP的定义,而相应的API也在1-Wire Software Development Kits中给出。

数据记录始于一个长度字节(0Ah)和4字节的UniqueWare项目ID 00001129h。随后的六个字节包含了48节点地址,它由24位顺序递增的扩展标识和IEEE®分配的24位公司ID号006035h组成。数据记录的最后是16位CRC。32字节存储页的其余字节没有编程。无论是24位扩展标识还是24位公司ID都与64位ROM注册码无关。ROM注册码可作为一个唯一地址,当一条1-Wire总线上有多个节点时用于寻址某个DS2502-E48。

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS2502-E48+
  • HTML
  • HTML
DS2502P-E48+
  • HTML
  • HTML
DS2502P-E48+T&R
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

DS2502-E48+

量产

DS2502P-E48+

量产

DS2502P-E48+T&R

量产
