DS2502

1K位只添加存储器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 9
特性
  • 1024位电可编程只读存储器(EPROM),采用更为经济的单条信号线和地线接口
  • 工厂激光刻入并经过测试的唯一64位注册码(8位家族码 + 48位序列号 + 8位CRC校验码),每个器件的注册码均不同,因而可确保绝对的可追溯性
  • 内置多点控制器,保证兼容于其它MicroLAN™产品
  • EPROM划分为四个256位页面,用于随机存取数据包
  • 为防止数据被篡改,每个存储页面均可进行永久性的写保护
  • 该芯片具有“只添加”存储功能,当在EPROM内存储其它数据时,不会破坏已有数据
  • 结构设计允许软件对旧的存储页进行数据修补,无需新打开可编程页
  • 将控制线、地址线、数据线、电源和编程信号线降至一条
  • 直接与微处理器的一个接口引脚连接,通信速率可达16.3kbps
  • 8位家族码给出了DS2502对读取装置的通信要求
  • 当读取装置首次上电时进行在线检测应答
  • 低成本TO-92或8引脚SO、SOT-23 (3引脚)、TSOC和倒装芯片表贴封装
  • 读取数据时能够工作在-40°C至+85°C温度范围,电压范围为2.8V至6.0V;写入数据时能够工作在-40°C至+50°C温度范围,编程电压范围为11.5V至12.0V
更多细节
show more Icon

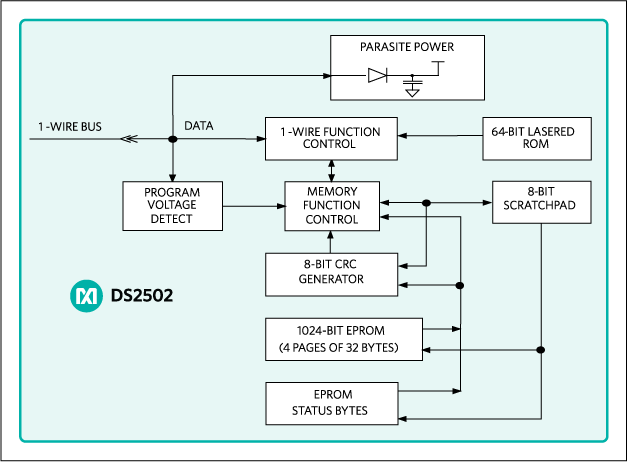

DS2502为1K位只添加存储器,用于识别并存储产品的相关信息。产品批号或特殊的产品信息可以通过最少的接口访问—例如,微控制器的一个端口引脚。DS2502具有一个工厂光刻注册码,其中包括:48位唯一的序列号、8位CRC校验码和8位家族码(09h)以及1K位用户可编程EPROM。由1-Wire®通信总线为DS2502的编程和读取操作提供电源。

按照1-Wire协议,只需要一条信号线和一条地线实现数据的串行传输。可以对整个器件进行编程并根据需要增加写保护。也可以多次编程添加新的数据,但器件的后续编程数据不能覆盖已有数据。注意:每位只能从逻辑1编程到逻辑0,但永远不能从逻辑0更改为逻辑1。当某页或某些页不再有效时,器件提供指示,表明数据已经被驻留在其它页面地址的新数据所取代或更新。这种页面地址重定向功能允许软件修补数据,从而加强了该器件作为一个独立数据库的灵活性。工厂刻入每片DS2502的48位序列号确保唯一识别并具有绝对的可追溯性。常用的TO-92、SOIC或TSOC封装结构紧凑,允许采用标准安装设备将器件安装或连接至印刷电路板。典型应用包括校准系数存储、维护记录、资产跟踪、产品版本状态和访问代码等。

产品模型 9

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS2502+
  • HTML
  • HTML
DS2502+T&R
  • HTML
  • HTML
DS2502P+
  • HTML
  • HTML
DS2502P+T&R
  • HTML
  • HTML
DS2502R+T&R
  • HTML
  • HTML
DS2502S+
  • HTML
  • HTML
DS2502S+T&R
  • HTML
  • HTML
DS2502X1+
  • HTML
  • HTML
DS2502X1+U
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 14, 2020

- 1998A

ASSEMBLY

DS2502+

量产

DS2502+T&R

量产

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

DS2502+

量产

DS2502+T&R

量产

DS2502P+

量产

DS2502P+T&R

量产

DS2502R+T&R

量产

DS2502S+

量产

DS2502S+T&R

量产

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

DS2502R+T&R

量产

5月 22, 2018

- 1702N

ASSEMBLY

DS2502S+

量产

DS2502S+T&R

量产

10月 14, 2016

- 1594D

ASSEMBLY

DS2502X1+

量产

DS2502X1+U

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 14, 2020

- 1998A

arrow down

ASSEMBLY

DS2502+

量产

DS2502+T&R

量产

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

DS2502+

量产

DS2502+T&R

量产

DS2502P+

量产

DS2502P+T&R

量产

DS2502R+T&R

量产

DS2502S+

量产

DS2502S+T&R

量产

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

DS2502R+T&R

量产

5月 22, 2018

- 1702N

arrow down

ASSEMBLY

DS2502S+

量产

DS2502S+T&R

量产

10月 14, 2016

- 1594D

arrow down

ASSEMBLY

DS2502X1+

量产

DS2502X1+U

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

DS2502EVKIT

DS2502评估板

zoom

DS2502EVKIT

DS2502评估板

DS2502评估板

特性和优点

  • 演示DS2502 1Kb只添加存储器的性能,包括:
    • 识别
    • EPROM存储器
  • 与运行Windows操作系统的PC通过USB口连接

产品详情

DS2502评估板可方便地对DS2502 1Kb只添加存储器进行性能评估、软件开发以及原型设计。评估板通过DS9123O USB适配器和RJ-11电缆与PC相连。附带的CD ROM里包含了评估软件以及所有相关的数据资料,该评估软件可运行于任意Windows操作系统。

通过不同的控制标签,用户可以访问连接到1-Wire总线的所有DS2502以及访问这些器件的所有存储器位置。

评估演示板将不断更新。有关演示板电路的详细信息,请参考DS2502K CD ROM中文档目录下的电路板数据资料。

reference details image

DS9481R-3C7

USB至1-Wire/iButton 适配器

zoom

DS9481R-3C7

USB至1-Wire/iButton 适配器

USB至1-Wire/iButton 适配器

特性和优点

  • 驱动程序支持Windows® 11和Windows 10操作系统
  • 利用Prolific PL-2303GC USB至UART桥接IC,可枚举虚拟PC COM端口
  • 模拟DS2480B 1-Wire线驱动器
  • 可对1-Wire OTP/EPROM编程,不需要外部电源(12V OW、7V PULSE)
  • 对1-Wire/iButton器件提供3.3V读/写操作
  • RJ11接口支持标准连接附件,如DS9120插座板
  • 支持标准和高速1-Wire通信
  • 强上拉至3.3V
  • 完全符合USB 2.0规范

产品详情

DS9481R为USB至1-Wire适配器,便于连接PC与1-Wire器件。适配器提供RJ11连接器,可与支持3.3V数据I/O的所有1-Wire和iButton器件通信。此外,适配器还可用于1-Wire/iButton EEPROM和一次性编程(OTP)/EPROM编程。DS9481R可以配合DS9120插座板使用,构成完备的硬件方案,为1-Wire从器件建立1-Wire PC编程器(更多信息请联系工厂)。等效的iButton从器件硬件方案是DS1402D-DR8。

DS9120P

1-Wire器件评估套件

zoom

DS9120P

1-Wire器件评估套件

1-Wire器件评估套件

特性和优点

  • 完全兼容于DS9481R USB至1-Wire适配器
  • 方便的板上测试点
  • 跳线断开/连接功能
  • 符合RJ11 1-Wire接口标准
  • 可连接各种OTP EPROM编程

产品详情

DS9120系列插座板用于RJ11与插座的连接,为评估和操作1-Wire®产品提供必要的硬件连接电路,在PC环境下使用便利。此外,插座板还可配合DS9481R USB至1-Wire适配器使用,构建1-Wire PC编程器,用于1-Wire EEPROM和一次性编程(OTP)/EPROM的读写操作。

DS9120Q

1-Wire器件评估套件

zoom

DS9120Q

1-Wire器件评估套件

1-Wire器件评估套件

特性和优点

  • 完全兼容于DS9481R USB至1-Wire适配器
  • 方便的板上测试点
  • 跳线断开/连接功能
  • 符合RJ11 1-Wire接口标准
  • 可连接各种OTP EPROM编程

产品详情

DS9120系列插座板用于RJ11与插座的连接,为评估和操作1-Wire®产品提供必要的硬件连接电路,在PC环境下使用便利。此外,插座板还可配合DS9481R USB至1-Wire适配器使用,构建1-Wire PC编程器,用于1-Wire EEPROM和一次性编程(OTP)/EPROM的读写操作。

DS9120

1-Wire器件评估套件

zoom

DS9120

1-Wire器件评估套件

1-Wire器件评估套件

特性和优点

  • 完全兼容于DS9481R USB至1-Wire适配器
  • 方便的板上测试点
  • 跳线断开/连接功能
  • 符合RJ11 1-Wire接口标准
  • 可连接各种OTP EPROM编程

产品详情

DS9120系列插座板用于RJ11与插座的连接,为评估和操作1-Wire®产品提供必要的硬件连接电路,在PC环境下使用便利。此外,插座板还可配合DS9481R USB至1-Wire适配器使用,构建1-Wire PC编程器,用于1-Wire EEPROM和一次性编程(OTP)/EPROM的读写操作。
