DS1851

双路、温控、非易失数/模转换器

更多 showmore-icon

温度控制的双路DAC，解决最难的温度补偿要求

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.4)

PDF

1月 1, 1900 ellipse 中文

DS1851: 双路、温控、非易失数/模转换器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 194.00K
Documentation 查看所有文档
产品模型 2
特性
  • 两路温度控制的8位数模转换器(DAC)
  • DAC设置每4°C变化
  • 通过2线接口，读取温度值和控制器件
  • 工作电源电压+3.3V或+5V
  • 8引脚TSSOP封装
  • 工作温度：-40°C至+95°C
  • 编程温度：0°C至+70°C
    • 更多细节
    show more Icon

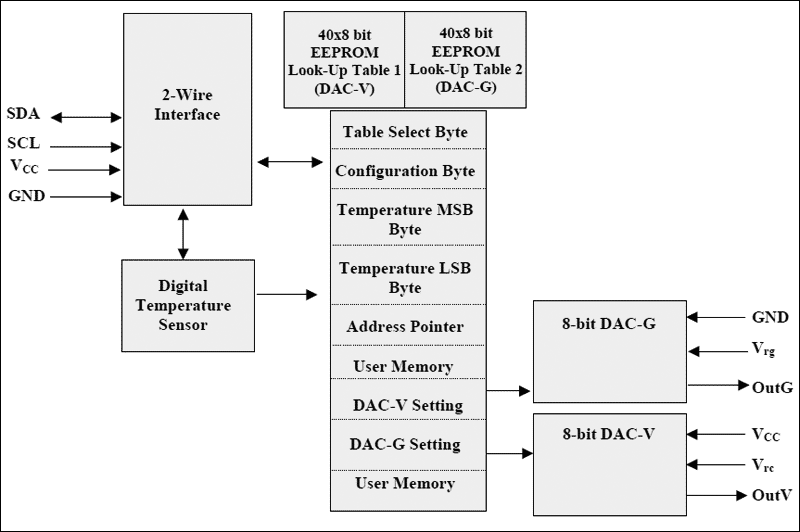

    DS1851双路温度控制非易失性(NV) DAC由两路DAC，两个EEPROM查询表，和一个数字式温度传感器组成。两个DAC可以编程为任意的温度系数，这意味着无需任何外部器件，就可以修正任何系统的温度影响。DS1851尤其适用于控制应用中设定和温度补偿偏置电压和电流，且只需最少的外围电路元件。

    用户定义的两个DAC设置存储在两个EEPROM查询表中，并可通过工业标准2线串行总线进行存取，该接口由SDA和SCL引脚组成。在整个-40°C至+95°C温度范围内，查询表以4°C间隔给每路DAC分配一个数值。通过串行总线，数字温度传感器输出12位、二进制补码的温度值。

    应用

    • 自动测试设备(ATE)
    • 汽车传感器
    • 楼宇能源管理(HVAC)
    • 蜂窝电话基站
    • 蜂窝电话
    • 数码相机
    • 工业传感器发送器/变送器
    • 工业传感器发送器/变送器
    • 传感器-加载
    • 传感器-加速度计
    • 传感器-湿度
    • 传感器-压阻式变送器
    • 传感器-温度
    • 传感器-压力
    • 测试与测量设备
