概览

优势和特点

  • 温度测量无须外围元件
  • 测量温度范围从-55°C至+125°C (-67°F至+257°F)
  • DS1626:在0°C至+70°C温度范围内,具有±0.5°C的精度
  • DS1726:在-10°C至+85°C温度范围内,具有±1°C的精度
  • 输出分辨率可由用户设定为9、10、11或12位
  • 宽电源范围(2.7V至5.5V)
  • 750ms (最大)的温度转换为数字量时间
  • 单片恒温器能力
  • 恒温器设定值由用户定义,且具有非易失性(NV)
  • 通过3线串行接口读/写数据
  • 提供8引脚µMAX/µSOP封装

产品详情

DS1626和DS1726数字温度计/恒温器在整个-55°C至+125°C范围内,提供温度测量和单片恒温器功能。DS1626在0°C至+70°C温度范围内,提供±0.5°C的精度,而DS1726在-10°C至+85°C温度范围内,提供±1°C的精度。温度测量的分辨率可由用户设定为9位到12位。利用3线串行总线与DS1626和DS1726进行通讯。

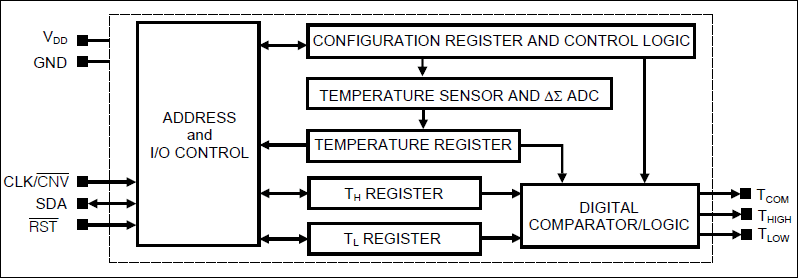

DS1626和DS1726提供温度控制功能,具有三个专用的恒温器输出(THIGH, TLOW及TCOM),以及保存在片内EEPROM的高温(TH)和低温(TL)用户设定门限。对于单片恒温器工作模式,TH和TL可以在安装之前编程,而且可以配置为上电后自动开始测量温度。完整数据资料中的表1给出了所有用户可访问的寄存器。完整数据资料中的图1则给出了功能框图。

应用

  • 各种空间受限的温度敏感应用
  • 消费类产品
  • 工业控制
  • 温度监控器控制

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
