DS1683
量产带报警功能的历时和事件记录器
记录PM日程的历时记数器
- 产品模型
- 2
Viewing:
概述
- 记录EVENT输入为高电平的总时间以及发生事件(EVENT下降沿)的次数
- 32位、非易失、历时计数器(ETC)监测事件持续时间，分辨率为四分之一秒，总累积时间达34年
- 非易失、16位事件计数器记录EVENT引脚下降沿跳变次数
- 经过校准的低温度系数RC时基
- 16字节用户EEPROM
- 密码保护(4字节)
- I²C兼容接口
- +2.5V至+5.5V工作电压范围

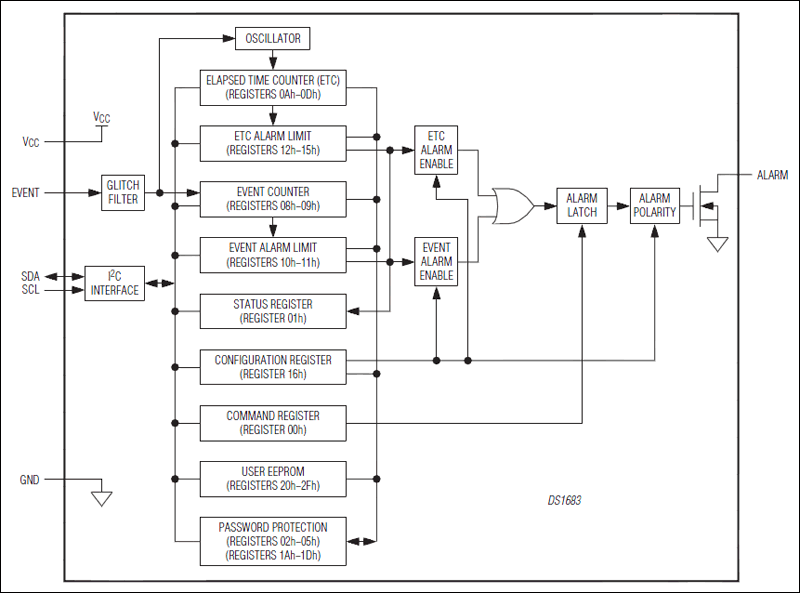

DS1683是一款集成的历时记录器，包含工厂校准、低温度系数RC时基，无需外部晶振。断电时，DS1683采用EEPROM技术保存数据，无需电池备份电源。DS1683检测和记录EVENT引脚的下降沿跳变次数，以及EVENT引脚保持在高电平的总累积时间。总累积时间等于或超过用户设置的报警门限时，或者发生事件的总次数等于或超过用户设置的报警门限时，ALARM引脚向用户产生报警指示。开漏ALARM引脚的极性可设置为在发生报警条件时驱动为低电平或变为高阻。DS1683理想用于设备运行状况的监测，提供自投入使用、维修或最后一次校准之后的总计工作时间和/或使用次数。
应用
- 任何需要记录时间的回溯系统
- 适合高温、环境恶劣的工业应用，晶体无法承受这种环境下的震动
- 通电录音器
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1683S+ | Small-Outline IC, Narrow (0.15in) | ||
| DS1683S+T&R | Small-Outline IC, Narrow (0.15in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 30, 2020 - 1702R2 ASSEMBLY |
||
| DS1683S+ | 量产 | |
| DS1683S+T&R | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 实时时钟(RTC)和定时器 1 | ||
| DS1682 | 量产 | 历时记录器，带有闹钟功能 |
