DS1631

高精度数字温度计和温度监控器

更多 showmore-icon

高精度数字温度计和温度监控器,-55°C至+125°C范围内提供9位、10位、11位或12位温度读数

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 9
特性
  • DS1631和DS1631A在0°C至+70°C范围内,提供±0.5°C的精度
  • DS1731在-10°C至+85°C范围内,提供±1°C的精度
  • DS1631A在上电时就自动开始温度测量
  • 工作温度范围:-55°C至+125°C (-67°F至+257°F)
  • 温度测量无需外围元件
  • 用户可选择的9、10、11或12位输出分辨率
  • 宽电源范围(+2.7V至+5.5V)
  • 750ms (最大)的温度转换为数字量时间
  • 多节点能力简化了分布式温度测量应用
  • 温控器设定值由用户定义,且具有非易失性(NV)
  • 通过一条2线串口读/写数据(SDA和SCL引脚)
  • 所有三种器件都提供8引脚µSOP封装,而DS1631还提供150mil、SO封装
更多细节
show more Icon

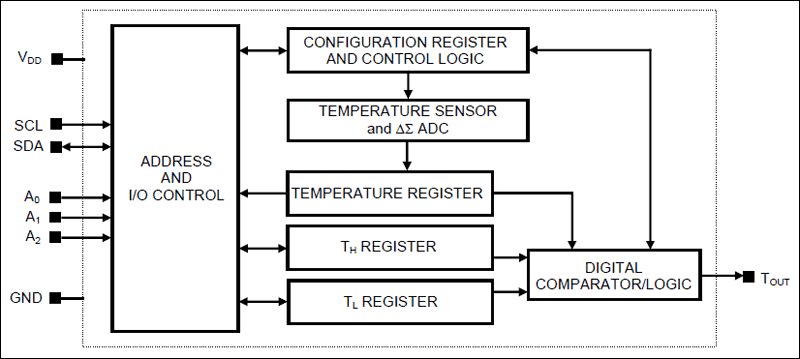

DS1631、DS1631A及DS1731数字温度计在整个-55°C至+125°C范围内,提供9、10、11或12位温度读数。DS1631和DS1631A温度计在0°C至+70°C范围、3.0V ≤ VDD ≤ 5.5V的电源条件下,具有±0.5°C的精度。而DS1731在-10°C至+85°C范围、3.0V ≤ VDD ≤ 5.5V的电源条件下,具有±1°C的精度。三种器件的温控器通过用户定义的门限值(TH及TL),提供了自定义的温度滞回。TH和TL寄存器以及温度计配置设定都保存在NV EEPROM中,因此它们在安装之前就可编程设置。此外,DS1631A在上电时就自动开始温度测量,以允许用作单片温控器。与DS1631/DS1631A/DS1731的通讯是通过一个2线串口完成的,三个地址引脚允许在同一条2线总线上挂接多达8个器件。

应用

  • 医疗
  • 网络
  • 个人计算机
  • 路由器/交换机
  • 测试测量系统
  • 无线基站
产品模型 9

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1631+
  • HTML
  • HTML
DS1631AU+
  • HTML
  • HTML
DS1631AU+T&R
  • HTML
  • HTML
DS1631S+
  • HTML
  • HTML
DS1631S+T&R
  • HTML
  • HTML
DS1631U+
  • HTML
  • HTML
DS1631U+T&R
  • HTML
  • HTML
DS1631Z+
  • HTML
  • HTML
DS1631Z+T&R
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 28, 2019

- 1753B

ASSEMBLY

DS1631U+

量产

DS1631U+T&R

量产

10月 30, 2020

- 1702R2

ASSEMBLY

DS1631Z+

量产

DS1631Z+T&R

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 28, 2019

- 1753B

arrow down

ASSEMBLY

DS1631U+

量产

DS1631U+T&R

量产

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

DS1631Z+

量产

DS1631Z+T&R

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 2

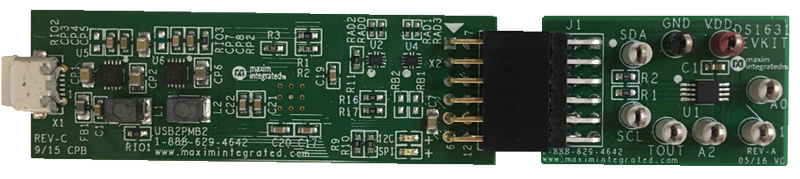

reference details image

DS1631EVSYS1

DS1631 评估套件

zoom

DS1631EVSYS1

DS1631 评估套件

DS1631 评估套件

特性和优点

  • 2 x 6引脚Pmod™兼容连接器(I2C)
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • 评估软件兼容Windows XP、Windows 7/8/8.1/10

产品详情

DS1631评估系统(EV系统)用于演示DS1631高精度数字测温仪和温度控制器。DS1631评估系统包括DS1631评估套件(EV kit)和USB2PMB2适配器电路板。评估软件兼容Windows XP®和Windows® 7/8/8.1/10,提供友好的评估界面用于演示DS1631的特性。

DS1631评估板已安装8引脚μMAX封装的DS1631AU+。

应用

  • 医疗
  • 网络
  • 个人计算机
  • 路由器/交换机
  • 测试测量系统
  • 无线基站
reference details image

DS1631EVKIT

DS1631 评估套件

zoom

DS1631EVKIT

DS1631 评估套件

DS1631 评估套件

特性和优点

  • 2 x 6引脚Pmod™兼容连接器(I2C)
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • 评估软件兼容Windows XP、Windows 7/8/8.1/10

产品详情

DS1631评估系统(EV系统)用于演示DS1631高精度数字测温仪和温度控制器。DS1631评估系统包括DS1631评估套件(EV kit)和USB2PMB2适配器电路板。评估软件兼容Windows XP®和Windows® 7/8/8.1/10,提供友好的评估界面用于演示DS1631的特性。

DS1631评估板已安装8引脚μMAX封装的DS1631AU+。

应用

  • 医疗
  • 网络
  • 个人计算机
  • 路由器/交换机
  • 测试测量系统
  • 无线基站
