DS1624

量产

数字温度计和存储器

Viewing:

概述

通过集成温度传感器和非易失性E²存储器减少元件数量
- 测量-55°C至+125°C范围内的温度，增量为0.0625°C；
- 精度：±0.5°C（0°C至70°C）
- 256字节E²存储器，用于存储频率补偿系数等信息
- 无需外部元件
易于使用的2线串行接口
- 温度读数为12位值（2字节传输）
采用8引脚SO和DIP封装

DS1624由两个独立的功能单元组成：一个256字节非易失性E2存储器和一个直接数字化温度传感器。

非易失性存储器由256字节的E²存储器组成。根据用户意愿，该存储器可用于存储任何类型的信息。这些存储器位置通过2线串行总线进行访问。

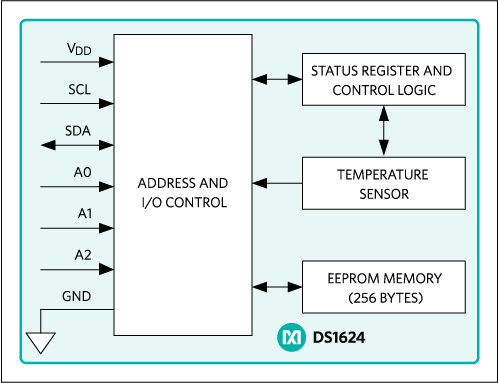

借助直接数字化温度传感器，DS1624可以测量环境温度并以12位字报告温度，分辨率为0.0625°C。温度传感器及其相关寄存器通过2线串行接口进行访问。完整数据表中的图1显示了DS1624的框图。

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
DS1624+	8-PDIP-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1624S+	Small-Outline IC (0.208in)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1624S+T&R	Small-Outline IC (0.208in)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
