DS1556

1M非易失、Y2K兼容时钟RAM

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 7
特性
  • 集成NV SRAM、实时时钟(RTC)、晶体、电源故障控制电路和锂能源
  • 时钟寄存器的访问方式与静态RAM的访问方式相同;这些寄存器驻留在RAM的前16个位置
  • 世纪字节寄存器(即符合Y2K标准)
  • 具有完全的非易失性,在没有电源的情况下可运行超过10年
  • 精密上电复位
  • 可编程看门狗定时器和RTC警报
  • BCD编码的年、月、日期、星期、时、分、秒,自动闰年补偿有效期至2100年
  • 电池电压电平指示器标志
  • 电源故障写保护支持±10% VCC电源容差
  • 锂能源在首次通电之前会断电以保持新鲜度
  • 还提供工业温度范围:−40°C至+85°C
更多细节
show more Icon

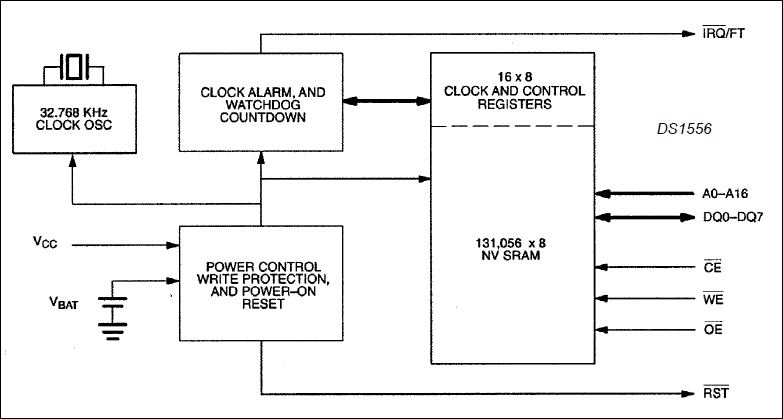

DS1556是一款全功能、符合-2000年标准(Y2KC)的实时时钟/日历(RTC),具有RTC警报、看门狗定时器、上电复位、电池监控器和128k x 8非易失性静态RAM。用户对DS1556内所有寄存器的访问都通过字节宽接口实现,如图1所示。RTC寄存器包含24小时BCD格式的世纪、年、月、日期、星期、时、分和秒数据。月份和闰年会自动校正。

RTC寄存器双缓冲至内部和外部寄存器组。用户可以直接访问外部寄存器组。可以禁用和启用对外部寄存器组的时钟/日历更新,以允许用户访问静态数据。假设内部振荡器开启,内部寄存器组会持续更新,无论外部寄存器设置如何,都会发生这种情况,以确保始终维护准确的RTC信息。

DS1556具有中断(低电平有效IRQ/FT)和复位(低电平有效RST)输出,可用于控制CPU活动。当RTC寄存器值与用户编程的警报值匹配时,低电平有效IRQ/FT中断输出可用于生成外部中断。当器件由系统电源供电时,此中断始终可用,并且可以编程为在电池供电状态下发生,以用作系统唤醒。低电平有效IRQ/FT或低电平有效RST输出也可用作CPU看门狗定时器,CPU活动受到监控,如果在编程限制内未检测到正确活动,则将激活中断或复位输出。DS1556上电复位可用于检测系统断电或故障,并将CPU保持在安全复位状态,直到正常电源恢复并稳定为止;低电平有效RST输出用于实现此功能。

DS1556还包含自己的电源故障电路,当VCC电源进入超出容差的状态时,该电路会自动取消选择器件。低VCC电平会导致系统操作不可预测,此功能可在此期间提供高度的数据安全性。
