DS1230AB

量产

256k非易失SRAM

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 在没有外部电源的情况下最少可以保存数据10年
  • 掉电期间数据被自动保护
  • 替代32k x 8易失静态RAM、EEPROM或闪存
  • 没有写次数限制
  • 低功耗CMOS操作
  • 70ns的读写存取时间
  • 第一次上电前,锂电池与电路断开、维持保鲜状态
  • ±10% VCC工作范围(DS1230Y)
  • 可选择±5% VCC工作范围(DS1230AB)
  • 可选的-40°C至+85°C工业级温度范围,指定为IND
  • JEDEC标准的28引脚DIP封装
  • PowerCap模块(PCM)封装
    • 表面贴装模块
    • 可更换的即时安装PowerCap提供备份锂电池
    • 所有非易失SRAM器件提供标准引脚
    • 分离的PowerCap用常规的螺丝起子便可方便拆卸

DS1230 256k非易失(NV) SRAM为262,144位、全静态非易失SRAM,按照8位、32,768字排列。每个NV SRAM均自带锂电池及控制电路,控制电路连续监视VCC是否超出容差范围,一旦超出容差范围,锂电池便自动切换至供电状态、写保护将无条件使能、防止数据被破坏。DIP封装的DS1230器件可以用来替代现有的32k x 8静态RAM,符合通用的单字节宽、28引脚DIP标准。DIP器件还与28256 EEPROM的引脚匹配,可直接替换并增强其性能。小尺寸模块封装的DS1230器件专为表面贴装应用设计。该器件没有写次数限制,可直接与微处理器接口、不需要额外的支持电路。

DS1230AB
256k非易失SRAM

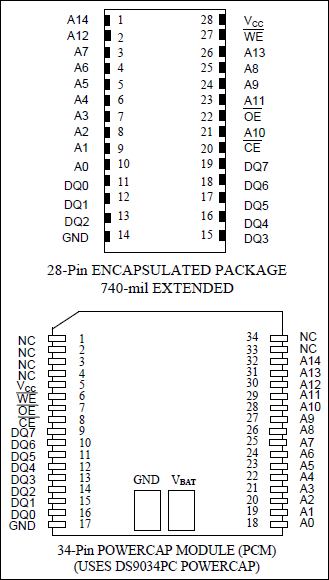

DS1230AB、DS1230Y:引脚分配
