DG445

量产

改进的四路、SPST模拟开关

数据手册 (Rev. 4)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

新特性
  • 行业标准DG444/DG445的直接升级产品
  • 改进了通道间RON匹配（最大值：4Ω）
  • 信号范围内确保RFLAT(ON)（最大值：9Ω）
  • 改进了电荷注入（最大值：10pC）
  • 改进了整个温度范围内的关断漏电流（+85°C时< 5nA）
  • 承受静电放电（最低2000V）（方法3015.7）
现有特性
  • 低RDS(ON)（最大值：85Ω）
  • 单电源供电：+10V至+30V
  • 双极性电源供电：±4.5V至±20V
  • 低功耗：35µW（最大值）
  • 轨到轨信号处理
  • TTL/CMOS逻辑兼容

Maxim重新设计的DG444/DG445模拟开关现在具有开关间导通电阻匹配（最大值：4Ω），并确保信号范围内的导通电阻平坦度（最大值：9Ω）。这些低导通电阻开关在两个方向上的导电性能相同。它们可确保低电荷注入（最大值：10pC）、低功耗（最大值：35µW）以及最低2000V的ESD耐受性能（方法3015.7）。新设计在整个温度范围内提供更低的关断漏电流（+85°C时小于5nA）。

DG444/DG445均为四通道单刀单掷(SPST)模拟开关。DG444具有四个常闭开关，DG445具有四个常开开关。tON的开关时间小于250ns，tOFF的开关时间小于70ns。采用+10V至+30V单电源或±4.5V至±20V双极性电源供电。Maxim的改进版DG444/DG445仍然采用44V硅栅工艺制造。



应用

  • 音频信号切换
  • 电池供电应用
  • 通信系统
  • 引导与控制系统
  • 平面显示器
  • 军用无线装置
  • 调制解调器/传真机
  • PBX、PABX
  • 采样保持电路
  • 测试设备
DG445
改进的四路、SPST模拟开关

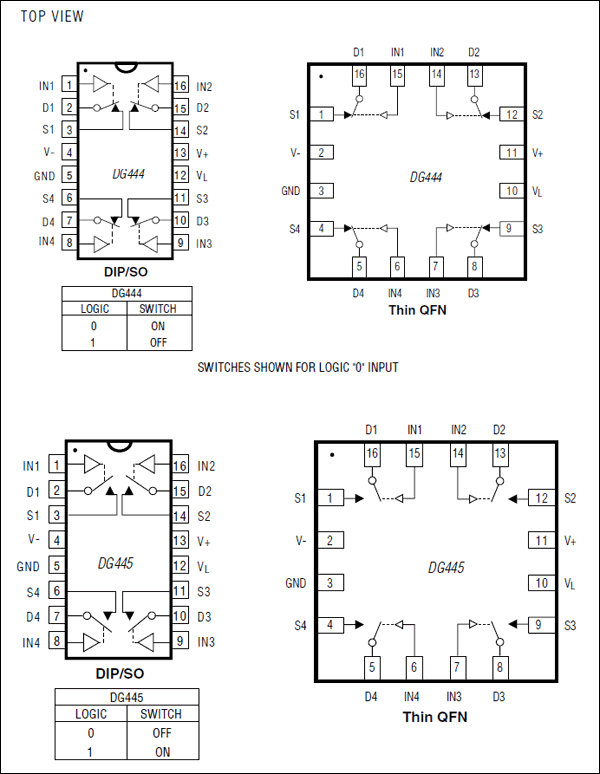

DG444、DG445：引脚配置/功能框图/真值表
