DG407

改进版16通道/双8通道CMOS模拟多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 行业标准DG406/DG407的引脚兼容直接升级产品
  • 确保通道间匹配:8Ω(最大值)
  • 确保导通电阻平坦度:9Ω(最大值)
  • 确保低电荷注入:15pC(最大值)
  • 低导通电阻:100Ω(最大值)
  • 输入漏电流:5nA(+85°C时,最大值)
  • 低功耗:1.25mW(最大值)
  • 轨到轨信号处理
  • 数字输入控制为TTL/CMOS兼容
  • ESD保护> 2000V(方法3015.7)
更多细节
show more Icon

Maxim重新设计的DG406和DG407 CMOS模拟多路复用器现在可确保通道间匹配(最大值:8Ω)以及额定信号范围内的平坦度(最大值:9Ω)。这些低导通电阻多路复用器(最大值:100Ω)在任一方向上的导电性能相同,并确保具有低电荷注入(最大值:15pC)。此外,这些新型多路复用器在整个温度范围内提供低输入关断漏电流,在+85°C时低于5nA。

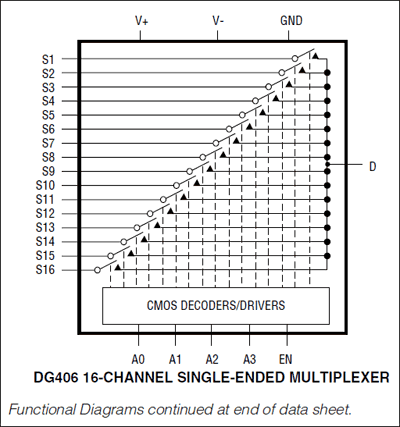

DG406是1:16多路复用器/解复用器,DG407是双路8通道多路复用器/解复用器。两款多路复用器均采用+5V至+30V单电源和±4.5V至±20V双电源供电。ESD保护确保大于2000V(MIL-STD 883的方法3015.7)。这些改进的多路复用器是行业标准DG406和DG407的引脚兼容直接升级产品。



应用

  • 音频信号路由
  • 通信系统
  • 数据采集系统
  • 制导控制系统
  • 采样保持电路
  • 测试设备
