概览
优势和特点
- 单片低功耗CMOS
- 防闩锁结构
- 完全兼容的替代选择
- 低导通电阻，< 50Ω
- 快速开关时间
- 模拟信号范围：V+至V-
- 单电源能力
产品详情
Maxim的DG300–DG303和DG300A–DG303A CMOS双通道和四通道模拟开关不仅提供低功耗操作，还具有快速开关时间以及出色的直流和交流开关特性。导通电阻小于50Ω，并且在模拟信号范围内基本恒定。器件规格非常适合电池供电的电路。

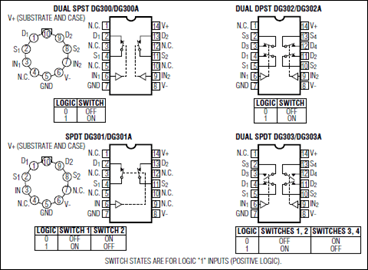

这些开关有多种格式可供选择，如完整数据手册中的“引脚配置”部分所述。开关控制逻辑输入与TTL和CMOS完全兼容。其他特性还包括“为先开后合式”开关和低电荷注入。
Maxim的DG300–DG303和DG300A–DG303A系列与原始制造商的器件电气兼容且引脚兼容。所有器件均采用±5V至±18V的电源供电。将V-连至GND可以实现单电源工作模式。
应用
- 低功耗采样/保持电路
- 便携式仪表
- 电源开关
- 过程控制与遥感勘测
- 可编程增益放大器
- SPDT和DPDT功能
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
DG301A Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| DG301AAK/883B | 材料声明 | 质量和可靠性 | Ceramic Dual-In-Line, Narrow (0.3in) | |
| DG301AC/D | 材料声明 | 质量和可靠性 | 0-CHIP-N/A | |
| DG301ACJ+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| DG301ACWE+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| DG301ACWE+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| Wafer Fabrication Data | DG301A Reliability Data |
