概览

优势和特点

  • 4个DAC集成于28引脚0.6英寸宽体DIP封装或28引脚JEDEC塑料芯片载体之中
  • ±1/4 LSB端点线性度
  • 保证单调性
  • DAC间匹配达到1%以内
  • 微处理器兼容
  • 读/写功能(带存储器)
  • TTL/CMOS兼容型
  • 四象限乘法
  • +5 V单电源供电
  • 低功耗
  • 防闩锁
  • 提供裸片形式

产品详情

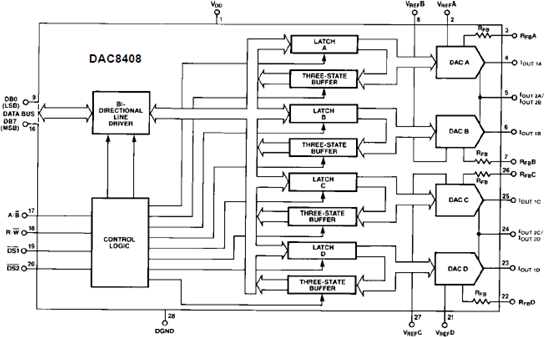

DAC8408是一款单芯片四路8位乘法数模CMOS转换器。各DAC均拥有自己的基准输入、反馈电阻和个有读/写功能的片上数据锁存器。回读功能充当要求自检的系统的存储器。

利用一个共用8位输入TTL/CMOS兼容输入端口将数据载入四个DAC数据锁存器中的任一个。控制线路DS1、DS2和A/B确定由哪个DAC接受数据。数据加载结构与RAM的写入周期相似。利用控制线路R/W可以将数据回读至同一数据总线。DAC8408与多数8位微处理器总线兼容,包括6800、8080、8085和Z80。DAC8408以+5 v单电源供电,功耗不到20 mW。DAC8408基于一种先进的氧化物隔离、硅门极CMOS工艺,采用PMI高度稳定的薄膜电阻制成。PMI改进型防闩锁设计消除了采用外部保护肖特基二极管的需要。

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
