概览
优势和特点
- 可在宽频率范围内提供高振动抑制特性
- 超快启动时间：3 ms
- 测量范围可扩大至±50,000°/s
- 抗冲击能力：10,000 g
- 输出与基准电源成比率
- 5 V单电源供电
- Z轴（偏航角速度）响应
- 工作温度范围：−40°C至+105°C
- 根据数字命令执行自测
- 超小尺寸、重量轻（<0.15 cc、<0.5克）
- 温度传感器输出
- 符合RoHS标准
产品详情
ADXRS64x系列低噪声、具有振动抑制特性的偏航角速度陀螺仪可直接取代现有设计中的ADXRS62x系列，实现性能升级。
ADXRS649与ADXRS62x系列引脚兼容、封装兼容，提供测量范围达±20,000°/sec的最高旋转速率检测，3毫秒（ms）快速启动时间可实现迅捷的周期供电。增加一个外部电阻，测量范围可扩大至±50,000°/sec。它非常适合需要极宽测量范围的应用。
ADXRS649是一款功能完备、成本低廉的角速率传感器（陀螺仪），采用ADI公司已取得专利的大规模BiMOS表面微加工工艺制造，单芯片上实现了完整的陀螺仪。ADXRS649采用先进的差分四传感器设计，可抑制线性加速度的影响，能够在恶劣的冲击和振动环境中执行速率检测。
输出信号RATEOUT (B1, A2)是电压值，与围绕封装上表面法线轴转动的角速率成比例。输出与所提供的基准电源成比率。使用一个外部电容设置带宽。通过增加一个外部电阻，可将测量范围扩大至±50,000°/s。
该器件耗电量低(3.5 mA)，非常省电。启动时间超快(3 ms)，陀螺仪可快速完成周期供电。以10 SPS（每秒采样数）的速率工作时，一对CR2032纽扣电池可以使ADXRS649持续工作三个月。
该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS649提供7 mm × 7 mm × 3 mm CBGA芯片级封装。
应用- 运动设备
- 工业应用
- 形状稳定
- 高速转速测定
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

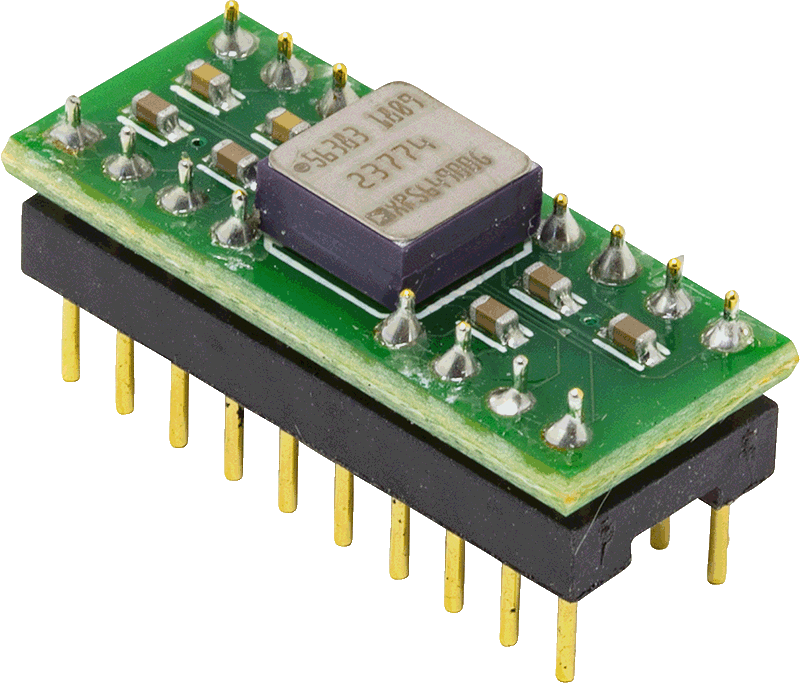

评估套件 (1)
参考资料
-
UG-306：评估快速启动、±20,000°/s、抗振动、模拟输出偏航角速率陀螺仪10/7/2011PDF73 kB
-
陀螺仪机械性能：最重要的参数9/1/2011
-
ADI Ups Ante in High-Precision MEMS Gyros3/1/2011
