概览
优势和特点
- 在单芯片上实现完整的角速度陀螺仪
- Z轴（偏航角速度）响应
- 偏置稳定度：20°/小时
- 角向随机游动：0.02°/√秒
- 可在宽频率范围内提供高振动抑制特性
- 抗冲击能力：10,000 g
- 输出与基准电源成比率
- 5 V单电源供电
- 工作温度范围：-40°C至+105℃
- 根据数字命令执行自测
- 小尺寸、重量轻（<0.15 cc、<0.5克）
- 温度传感器输出
- 符合RoHS标准
产品详情
ADXRS642是一款功能完备、成本低廉的角速率传感器（陀螺仪），采用ADI公司的表面微加工工艺制造，单芯片上集成了全部必需的电子器件。该器件的制造技术是一种取得专利的大规模BiMOS工艺，多年实际应用证明性能稳定可靠。
ADXRS642是一款工业级陀螺仪，其引脚、封装、温度和功能与ADXRS622和ADXRS652完全兼容，同时提供增强的振动抑制性能。

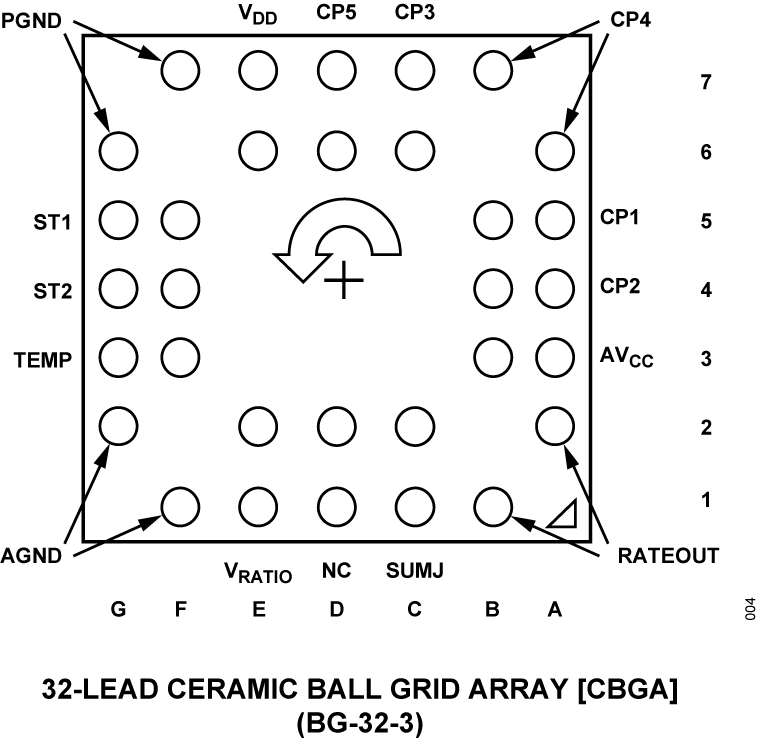

输出信号RATEOUT (1B, 2A)是电压值，与围绕封装上表面垂直轴转动的角速率成比例。测量范围最小值为±250°/s。输出与所提供的基准电源成比率。芯片工作还需要其它几个外部电容。
该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS642提供7 mm × 7 mm × 3 mm BGA芯片级封装。
应用
- 工业应用
- 惯性测量单元
- 恶劣的机械环境
- 平台稳定
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

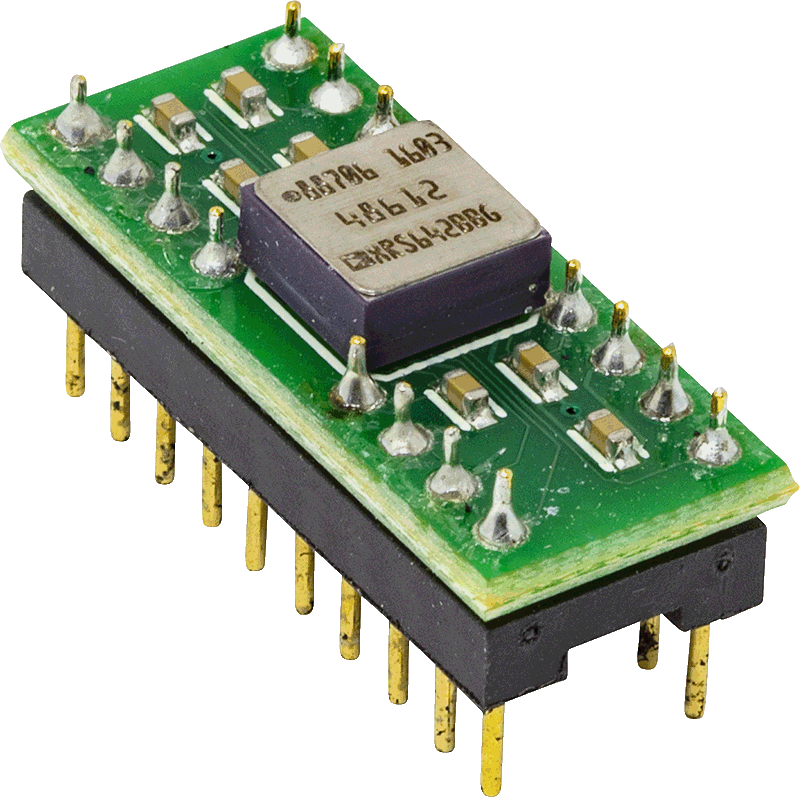

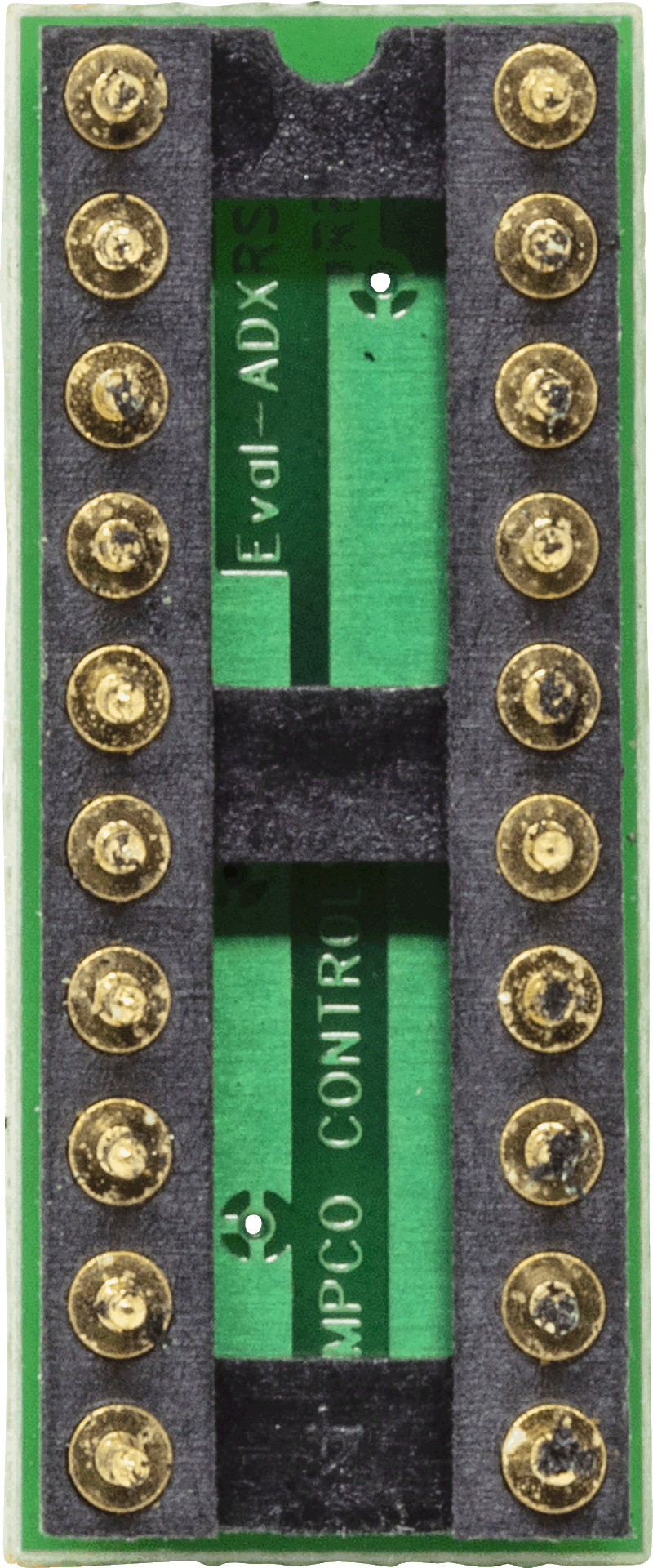

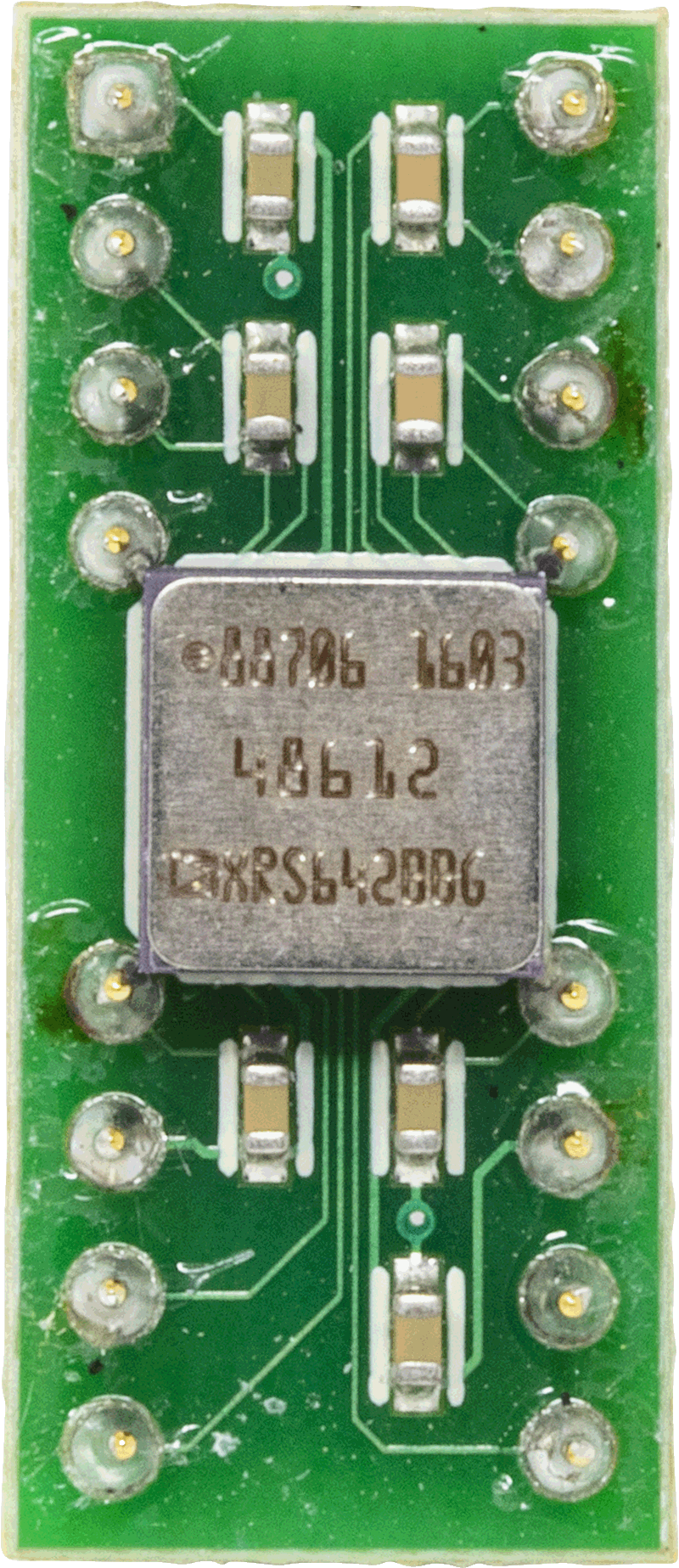

评估套件 (1)
参考资料
-
UG-262：评估±250°/s、高振动抑制性能、模拟输出偏航角速率陀螺仪6/17/2011
-
陀螺仪机械性能：最重要的参数9/1/2011
-
ADI Ups Ante in High-Precision MEMS Gyros3/1/2011
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADXRS642BBGZ | 材料声明 | 质量和可靠性 | 32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm) | |
| ADXRS642BBGZ-RL | 材料声明 | 质量和可靠性 | 32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm) | |
| Wafer Fabrication Data |
