ADXL318
推荐用于新设计低噪声、低功耗、宽带宽、3 轴 MEMS 加速度计
- 产品模型
- 4
产品详情
- 超低噪音密度：20μg/√Hz (XY) 和 27μg/√Hz (Z)
- 低功耗：340 微安
- 宽带宽：4 kHz
- 带数字校正的相对平坦度 (<3.8 kHz)：0.5 分贝
- 不带数字校正的相对平坦度 (<2.5 kHz)：2 分贝
- 低延迟
- 对于 <I2S/时分复用，有 110μs 的群延迟
- 对于 PDM，有 <50μs 的群延迟
- 数字特性
- 16 位 ADC
- 多协议串行接口：SPI 或 I2C
- 多协议音频数据输出：I2S、时分复用和 PDM
- 可编程 LPF 和 HPF
- 数据同步或异步采样
- 输出 FIFO：320 词
- 内置系统级节能功能
- 可配置中断模式
- 集成式温度传感器
- 电压范围选项
- 带有内部调节器的 VS ：2.25V 至 3.6V（或 1.8V 时为 V1P8 ）
- VDDIO：1.14V 至 3.6V（全温度范围为 1.62V 至 3.6V）
- 机电自检
- 10,000g 机械冲击
- 符合 RoHS 标准
- 工作温度范围：−40°C 至 +125°C

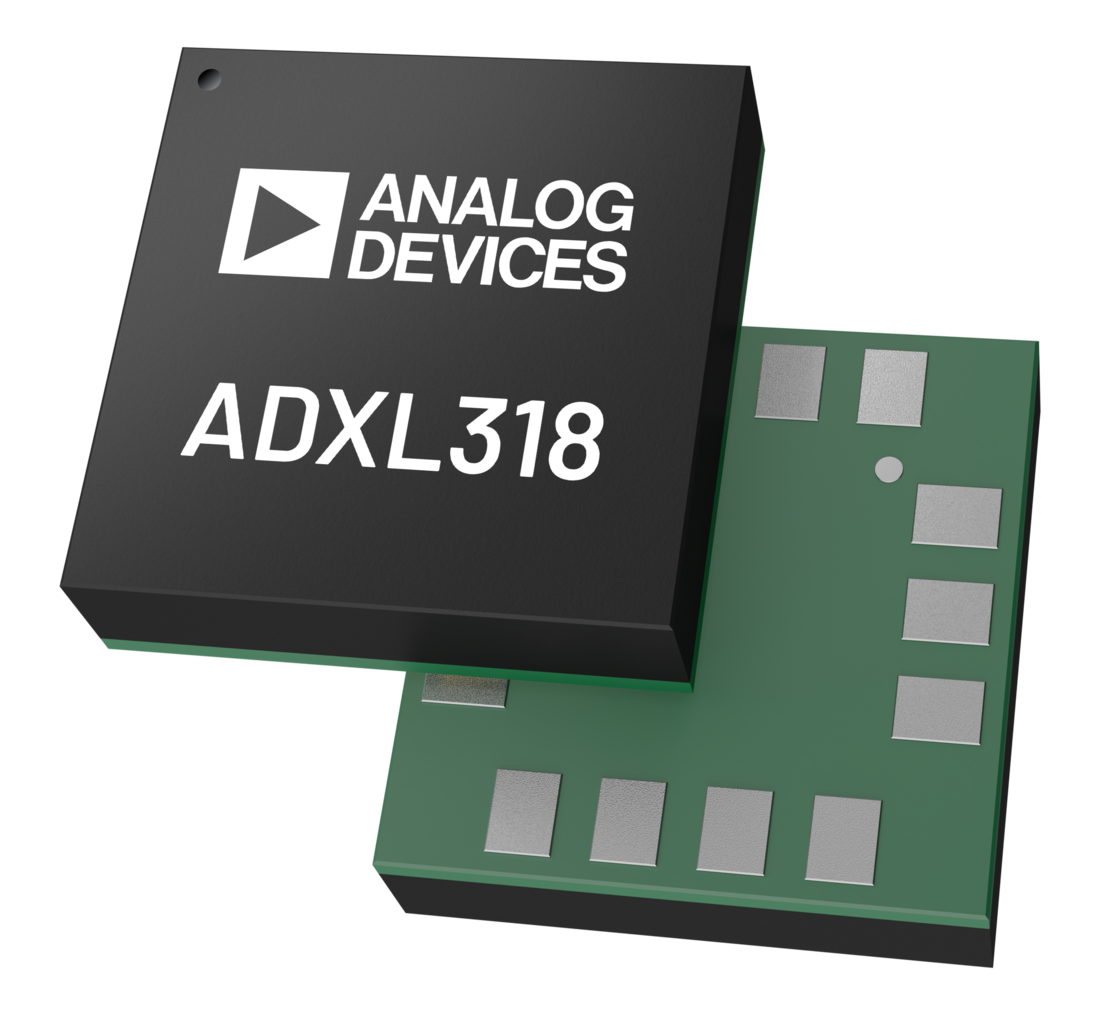

- 14 引脚、2.9mm × 2.8mm × 0.87mm、LGA 封装
- 通过 AEC-Q100 汽车应用认证
ADXL318 是一款低噪声密度、低功耗、3 轴加速度计，具有可选测量范围。ADXL318 支持 ±4g、±8g 和 ±16g 量程。
ADXL318 具有业界领先的噪音，可通过最少的校准实现精密应用。低噪声、低功耗的 ADXL318 即使在高振动环境下也能精确测量音频信号。
ADXL318 多功能引脚名称只能通过其与串行外设接口 (SPI) 或内 IC (I2C) 接口相关的功能来引用，或者这些引脚名称可以通过其音频功能（脉冲密度调制 (PDM)、内 IC 声音 (I2S)，或时分复用 (TDM)）来引用。
除了低功耗之外，ADXL318 还具有许多可实现真正系统级性能的功能。这些功能包括内置微功率温度传感器、中断和先进先出 (FIFO)。此外，ADXL318 还提供对采样时间和/或外部时钟的外部控制。
ADXL318 的工作电源范围为 2.25V 至 3.6V（或 1.8V 电源），必要时可以与采用单独电源电压的主机接口。ADXL318 采用 14 端子、2.9mm × 2.8mm × 0.87mm LGA 封装，规定可在整个一级汽车温度范围内工作。
应用
- 汽车道路噪声消除（RNC）
- 基于条件的监测
- 机器人
参考资料
数据手册 1
申请保密协议
完成保密协议（NDA）后可获得完整的文件。
申请保密协议器件驱动器 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADXL318-1WBCCZ-RL | 14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm) | ||
| ADXL318-1WBCCZ-RL7 | 14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm) | ||
| ADXL318-2WBCCZ-RL | 14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm) | ||
| ADXL318-2WBCCZ-RL7 | 14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm) |
这是最新版本的数据手册
