概览

优势和特点

  • 在单芯片IC上实现高性能、单/双轴加速度计
  • 5 mm × 5 mm × 2 mm、LCC封装
  • 1 mg分辨率,60 Hz低功耗:VS = 5 V时700 μA(典型值)
  • 高零偏稳定性
  • 高灵敏度,温度范围–40°C至+125°C
  • 脉冲宽度调制的数字输出
  • 利用单个电容调整带宽
  • 单电源供电
  • 3500 g抗冲击能力,符合RoHS标准
  • 与锡/铅和无铅焊接工艺兼容

产品详情

ADXL212是一款高精度、低功耗、单轴/双轴加速度计,提供占空比调制的输出,所有功能均集成于一个单芯片IC中,能以最小±2g的满量程范围测量加速度。ADXL212可同时测量动态加速度(例如震动)和静态加速度(例如重力)。典型本底噪声为110 μg/√Hz,因而在倾斜检测应用中,可以利用窄带宽(<60 Hz)解析1 mg(0.06°倾斜)以下的信号。用户使用XOUT和YOUT引脚上的电容CX和CY选择该加速度计的带宽。根据应用需要,可以选择0.5 Hz至2.5 kHz范围内的带宽。它提供5 mm × 5 mm × 2 mm、8引脚密封LCC封装。

该器件是ADXL202的100%引脚兼容替代产品。

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

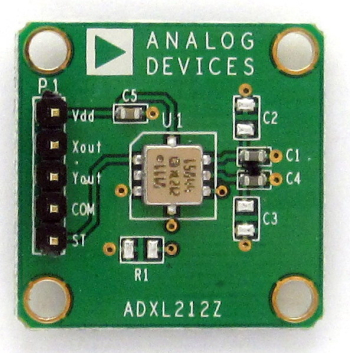

评估套件 (1)
