ADXL001

过期

高性能、宽带宽、iMEMS®加速计

数据手册 (Rev. A) 产品选型表
Viewing:

概述

  • 高性能加速计
  • 宽检测范围：±70g，±250g，±500g
  • 高线性度：0.2%满量程
  • 灵敏轴位于芯片平面内
  • 全差分信号处理
    抗电磁干扰（EMI）与射频干扰（RFI）
  • 完全的机电自检
  • 在不同的电源电压下，输出信号的比例系数不同
  • 低功耗：3.5mA（典型值）
  • 5mm LCC陶瓷封装

与前几代加速计相比，ADXL001 iMEMS®加速计在性能与带宽上显著提高。这款器件非常适合需要宽带宽、小尺寸、低功耗以及鲁棒的振动与冲击测量性能的机械安全与工业自动化应用。

利用ADXL001，系统工程师可以在3个动态范围（±70g/ADXL001-70，±250g/ADXL001-250， ±500g/ADXL001-500）之间进行选择，谐振频率均为22kHz。加速计的输出通道经过一个100kHz的双极点贝塞尔滤波器，能够完全发挥传感器的机械性能。这款器件采用3.3 V或5 V电源供电，无需外部电荷泵电路。

ADXL001还拥有独特的自诊断模式，在应用中可以检验设备是否正常工作。

ADXL001加速计采用工业标准的8引脚LCC封装，可在扩展的工业温度范围（–40°C ～ +125°C）内工作。

应用

  • 制造机械监控
  • 冲击检测
  • 振动检测
ADXL001
高性能、宽带宽、iMEMS®加速计
ADXL001-fbl ADXL001-pc
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

应用笔记 4

技术文章 1

评估设计文件 1

停产数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
EVAL-ADXL001

DXL001分线板

立即购买 更多内容

产品详情

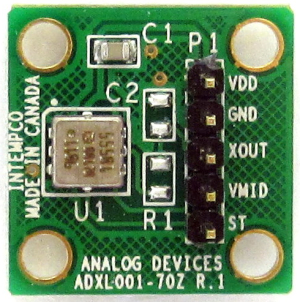

EVAL-ADXL001Z是一款简单的分线板，支持快速评估加速度计ADXL001的性能。ADXL001是一款单轴、宽带、模拟输出加速度计。有三种测量范围可供选用：+/-70g、+/-250g和+/-500g。EVAL-ADXL001Z的尺寸很小(1" x 1")，可以轻松将加速度计安装在现有系统上而不需要额外硬件，并且对系统和加速度计的性能影响极小。本页提供EVAL-ADXL001Z的所有相关信息，包括文档、报价和订购信息。

EVAL-ADXL001
DXL001分线板
