概览
优势和特点
- 全球 NTSC/PAL/SECAM 颜色解调支持
- 一个 10 位 ADC，每个通道 4 倍过采样率，适用于 CVBS、Y/C 和 YPrPb 模式
- 带有片内抗锯齿滤波器的模拟视频输入通道
- ADV7280A：多达 4 个输入通道
- ADV7280A-M：多达 8 个输入通道
- 对 CVBS（复合）、S 视频 (Y/C) 和 YPrPb（分量）的视频输入支持
- NTSC/PAL/SECAM 自动检测
- 高达 1.47 V 共模输入范围解决方案
- 卓越的共模噪声抑制功能
- 5 行自适应 2D 梳状滤波器和 CTI 视频增强
- 采用自适应峰值白电平模式的集成式 AGC
- 快速切换功能
- 集成式 I2P 视频输出转换器（去交错器）
- ACE
- 下抖动（8 位到 6 位）
- Rovi 复制保护检测
- MIPI CSI-2 输出接口 (ADV7280A-M)
- 8 位 ITU-R BT.656 YCrCb 4:2:2 输出，以及 HS、VS 或场同步 (ADV7280A)
- 支持 WST 的全功能 VBI 数据切片器
- 提供掉电模式
- 兼容 I2C 的双线串行接口
- 符合汽车应用要求
- 工作温度范围为 −40°C 至 +105°C
- 32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP
产品详情
ADV7280A 具有与 ADV7280 相同的引脚排列，其软件与后者兼容。ADV7280A (ADV7280A-M) 的移动行业处理器接口 (MIPI®) 型号具有与 ADV7280-M 相同的引脚排列，其软件与后者兼容。
除非另外说明，否则，所有特征、功能和规范均适用于 ADV7280A 和 ADV7280A-M。
ADV7280A 是一种通用的单片多格式视频解码器，用于自动检测标准模拟基带视频信号，并将其转换为 YCrCb 4:2:2 分量视频数据流。
ADV7280A 的模拟输入专为单端输入视频信号设计。它具有一个输入复用器（如果是 ADV7280A 为 4 通道；如果是 ADV7280A-M 则为 8 通道），以及单个 10 位模数转换器 (ADC)。
ADV7280A 中的标准定义处理器 (SDP) 可自动检测复合、S 视频 (Y/C) 和分量形式的 PAL、NTSC 和 SECAM 标准。模拟视频可转换为通过 8 位 ITU-R BT.656 标准兼容接口 (ADV7280A) 或 MIPI CSI-2 发射器（下文简称 MIPI 发射器）接口 (ADV7280A-M) 输出的 4:2:2 分量视频数据流。ADV7280A 还带有去交错器，用于执行交错式到渐进式 (I2P) 的转换。
ADV7280A 采用节省空间、LFCSP 表面贴装且兼容 RoHS 的封装。ADV7280A 提供 −40°C 至 +105°C 的汽车级别工作温度范围以及 −40°C 至 +85°C 的工作温度范围，这使得该设备成为汽车、工业和消费应用领域的理想之选。
ADV7280A 必须根据评估板脚本文件中提供的 I2C 写入内容进行配置。
应用
- 高级驾驶辅助系统
- 汽车娱乐信息系统
- 实现视频安全性的 DVR
- 媒体播放器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (2)
参考资料
-

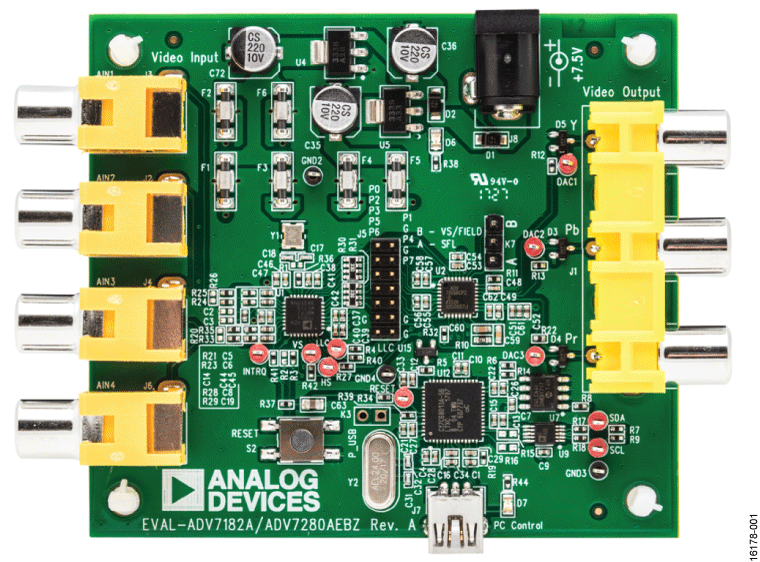

UG-1178: Evaluation Board for the ADV7280A 10-Bit, 4× Oversampled SDTV Video Decoder with Deinterlacer (Rev. 0)9/20/2017
-

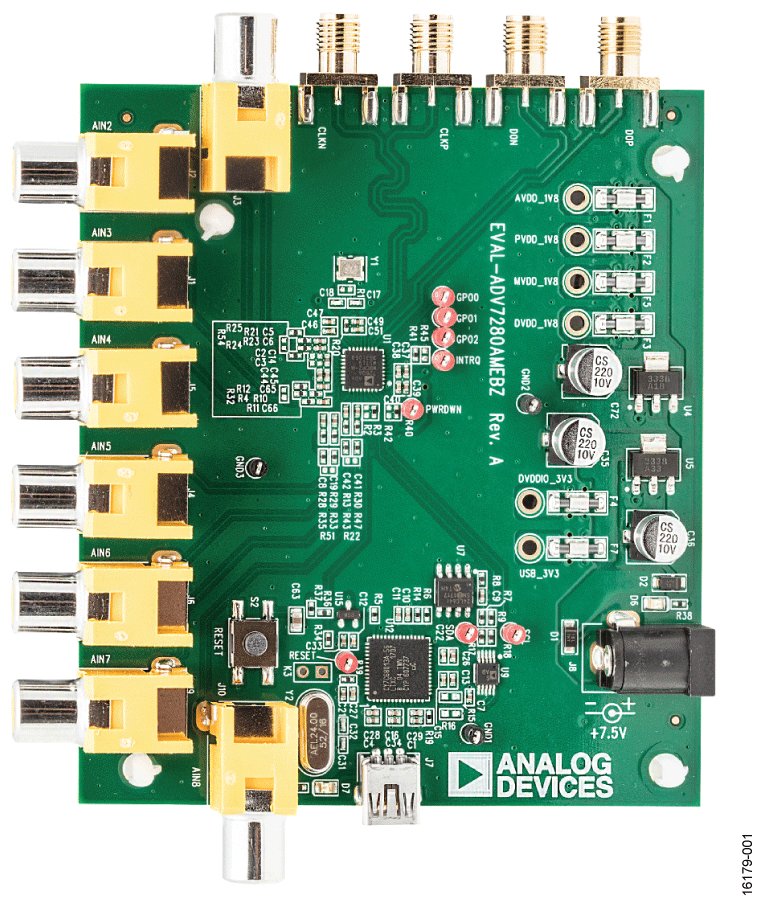

UG-1179: Evaluation Board for the ADV7280A-M 10-Bit, 4× Oversampled SDTV Video Decoder with Deinterlacer (Rev. 0)9/20/2017
-
UG-1176: ADV7280A/ADV7281A/ADV7282A Functionality and Features (Rev. A)9/19/2017
工具及仿真模型
设计工具
ZIP
ADV7280A-M Evaluation Board Script Files
18.95 K
Download. and unzip the ADV7280AM_Cust.zip file.
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADV7280ABCPZ-M | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280ABCPZ-M-RL | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ-M | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ-M-RL | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ-RL | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
