ADV7280

10位、4倍过采样SDTV视频解码器,支持去隔行

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 12
特性
  • 支持全球NTSC/PAL/SECAM色彩解调
  • 一个10位模数转换器(ADC),每通道4倍过采样适用于CVBS、Y/C和YPrPb模式
  • 模拟视频输入通道,片内集成抗混叠滤波器
    ADV7280: 最多4路输入通道
    ADV7280-M: 最多8路输入通道
  • 视频输入支持CVBS(复合)、Y/C(S视频)和YPrPb(分量)
  • NTSC/PAL/SECAM自动检测
  • 高达1.47 V的共模输入范围解决方案
  • 出色的共模噪声抑制能力
  • 5线式自适应2D梳状滤波器和CTI/DNR视频增强特性
  • 自适应数字线路长度跟踪(ADLLT)、信号处理和增强FIFO管理可提供Mini时基校正(TBC)功能
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADV7280/ADV7280-M是功能丰富的单芯片、多格式视频解码器。ADV7280/ADV7280-M可自动检测标准模拟基带视频信号,兼容复合、S视频和分量视频形式的NTSC、PAL和SECAM全球标准信号。

ADV7280可将模拟视频信号转换为4:2:2分量视频数据流,其与8位ITU-R BT.656接口标准兼容。ADV7280-M可将模拟视频信号转换为兼容移动工业处理器接口(MIPI®) CSI-2(8位YUV)的输出视频流。

ADV7280/ADV7280-M的模拟视频输入端支持单端信号。ADV7280提供4个模拟输入,而ADV7280-M提供8个模拟输入。ADV7280和ADV7280-M支持I2P转换。

ADV7280/ADV7280-M通过双线式串行双向端口(I2C兼容型)进行编程,并且采用1.8 V CMOS工艺制造。该解码器提供LFCSP封装选项,非常适合空间受限的便携式应用。

应用

  • 智能电话/多媒体手机
  • 汽车信息娱乐
  • 支持视频安全监控的DVR
  • 媒体播放器
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADV7280BCPZ
  • HTML
  • HTML
ADV7280BCPZ-M
  • HTML
  • HTML
ADV7280BCPZ-M-RL
  • HTML
  • HTML
ADV7280BCPZ-RL
  • HTML
  • HTML
ADV7280KCPZ
  • HTML
  • HTML
ADV7280KCPZ-M
  • HTML
  • HTML
ADV7280KCPZ-M-RL
  • HTML
  • HTML
ADV7280KCPZ-RL
  • HTML
  • HTML
ADV7280WBCPZ
  • HTML
  • HTML
ADV7280WBCPZ-M
  • HTML
  • HTML
ADV7280WBCPZ-M-RL
  • HTML
  • HTML
ADV7280WBCPZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2014

- 13_0303

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select 5x5 LFCSP Products

ADV7280BCPZ

量产

ADV7280BCPZ-M

量产

ADV7280BCPZ-M-RL

量产

ADV7280BCPZ-RL

量产

ADV7280KCPZ

量产

ADV7280KCPZ-M

量产

ADV7280KCPZ-M-RL

量产

ADV7280KCPZ-RL

量产

ADV7280WBCPZ

量产

ADV7280WBCPZ-M

量产

ADV7280WBCPZ-M-RL

量产

ADV7280WBCPZ-RL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2014

- 13_0303

arrow down

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select 5x5 LFCSP Products

ADV7280BCPZ

量产

ADV7280BCPZ-M

量产

ADV7280BCPZ-M-RL

量产

ADV7280BCPZ-RL

量产

ADV7280KCPZ

量产

ADV7280KCPZ-M

量产

ADV7280KCPZ-M-RL

量产

ADV7280KCPZ-RL

量产

ADV7280WBCPZ

量产

ADV7280WBCPZ-M

量产

ADV7280WBCPZ-M-RL

量产

ADV7280WBCPZ-RL

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

EVAL-ADV7280MEBZ

ADV7280MEBZ评估板

zoom

EVAL-ADV7280MEBZ

ADV7280MEBZ评估板

产品详情

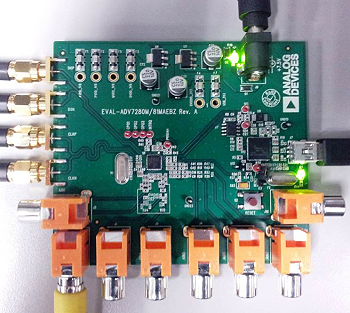

EVAL-ADV7280MEBZ是用于ADV7280-M的评估板。模拟视频馈入视频输入端(Ain1至Ain8)。 EVAL-ADV7280MEBZ可接收CVBS、S-视频(YC)和分量(YPbPr)格式的模拟视频。

EVAL-ADV7280MEBZ将模拟视频转换为MIPI® CSI-2输出视频流(8位YCrCb 4:2:2)。

MIPI® CSI-2输出由差分数据通道(D0+和D0-)以及差分时钟通道(Clk+和Clk-)组成。 这些视频流输出至评估板上的SMA连接器。

reference details image

EVAL-ADV7280EBZ

ADV7280EBZ评估板

zoom

EVAL-ADV7280EBZ

ADV7280EBZ评估板

产品详情

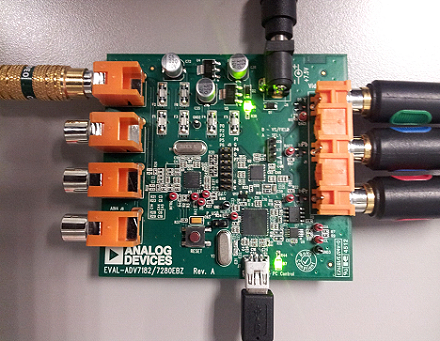

EVAL-ADV7280EBZ是用于ADV7280的评估板。EVAL-ADV7280EBZ由一个ADV7280视频解码器和一个ADV7391视频编码器组成。

模拟视频馈入视频输入端(Ain1至Ain4)。来自视频输入端的模拟视频馈入ADV7280视频解码器。ADV7280视频解码器将模拟视频转换为ITU656数字流。

ADV7280的ITU656数字输出流馈送至接头J5并馈入ADV7391视频编码器。ADV7391视频编码器将数字流转换为模拟YPbPr输出。模拟YPbPr输出馈送至EVAL-ADV7280EBZ上的视频输出连接器。
