特性
- 多功能光度传感器和信号调理
- 完全集成式AFE、ADC、LED驱动器和时序内核
- 可用于多种光学测量应用，包括手势控制和近距检测
- 使用光学和模拟滤波实现环境光抑制性能
- 外部LED具有灵活的片内可编程吸电流能力
- 高灵敏度和信噪比(SNR)
- 高分辨率位置测量
- 手势识别范围：0.5 cm至15 cm
- 近距检测范围高达20 cm
- 400 kHz I2C 接口
- 手势/近距传感器可在红外(IR)透明玻璃或其他材料下工作
- 轻松集成到光纤中；不必精确对准，无需镜头
- 低功耗工作
- 1.8 V模拟/数字内核
- 8引脚、2 mm × 3 mm、0.65 mm高LFCSP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADUX1020是一个集成14位模数转换器(ADC)和20位突发累加器的高效率光度传感器，配合灵活的发光二极管(LED)驱动器工作。设计用于调制LED并测量相应的光学返回信号。数字引擎包括用于数据聚合和近距检测的电路和控制。
数据输出和器件配置使用一个1.8 V I2C接口。控制电路包括灵活的LED脉冲宽度、周期发生和同步检测。该电路的配套产品有：低噪声、低功耗、宽动态范围可配置模拟前端(AFE)，以及时钟发生、LED驱动器和针对位置和智能采样模式的数字逻辑器件（事件驱动型x、y坐标，相对z数据）。此完整的AFE具有环境光抑制性能，避免因外部干扰造成的破坏。
它需要配备一个便宜的标准表贴、宽角或窄角IR LED（根据应用）。此LED安装在ADUX1020的外部。
ADUX1020采用小型2 mm × 3 mm、8引脚LFCSP透明封装，额定工作温度范围为-40°C至+85°C。
应用
- 便携式设备中的用户接口(UI)控制手势
- 工业/自动化监控
- 存在检测
- 角度检测
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUX1020
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
应用笔记
-
全部
-
英文
-
中文
-
日文
数据手册
1
用户手册
1
应用笔记
3
184.07 K
184.07 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
器件驱动器 1
3rd Party Solutions 1
视频
4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADUX1020BCPZRL7 |
8-Lead LFCSP (2mm x 3mm w/ EP)
|
|
- ADUX1020BCPZRL7
- 引脚/封装图-中文版
-
8-Lead LFCSP (2mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1
EVAL-ADUX1020
ADUX1020评估板
产品详情

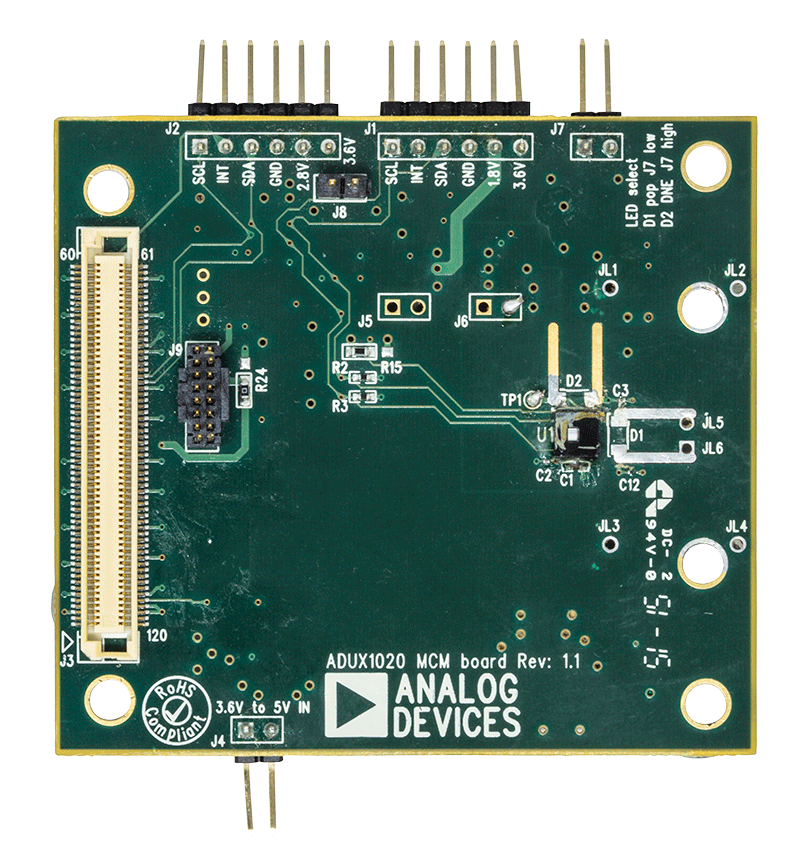

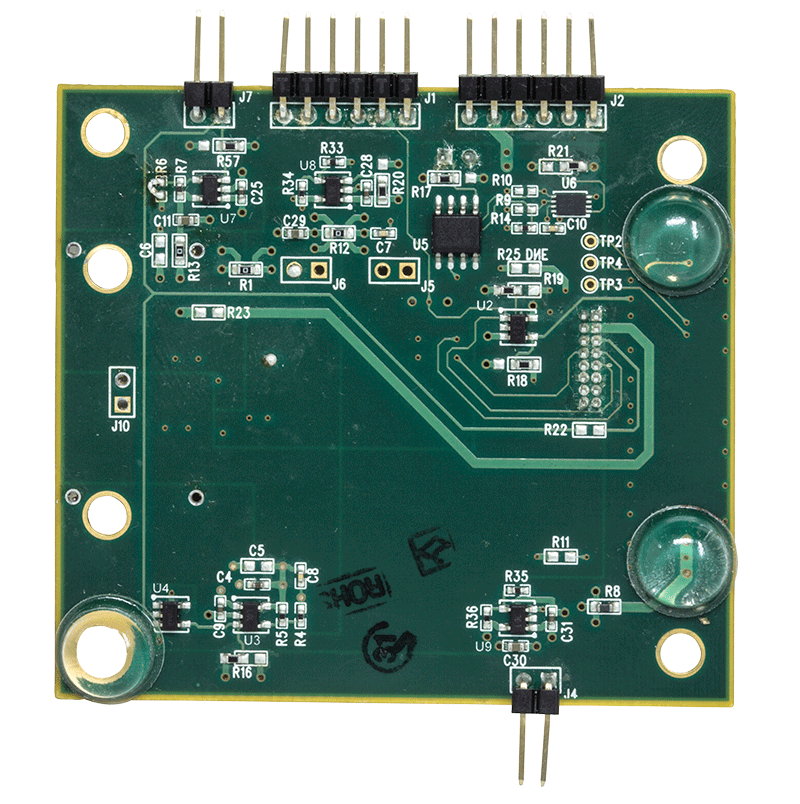

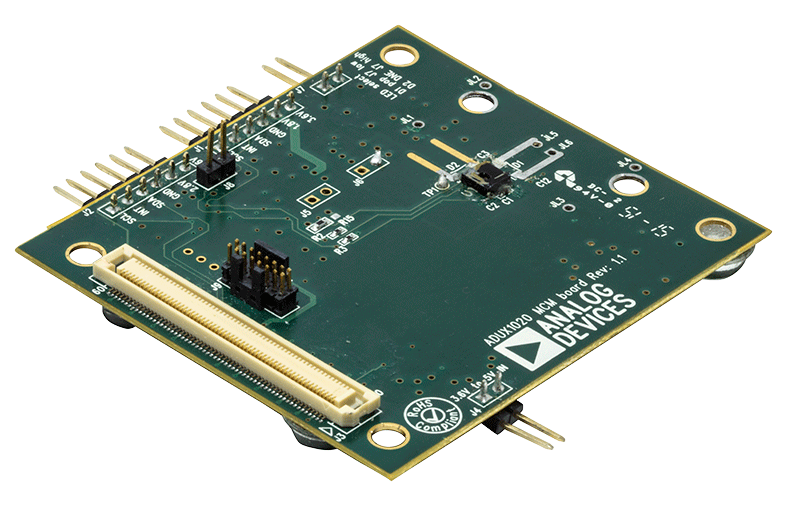

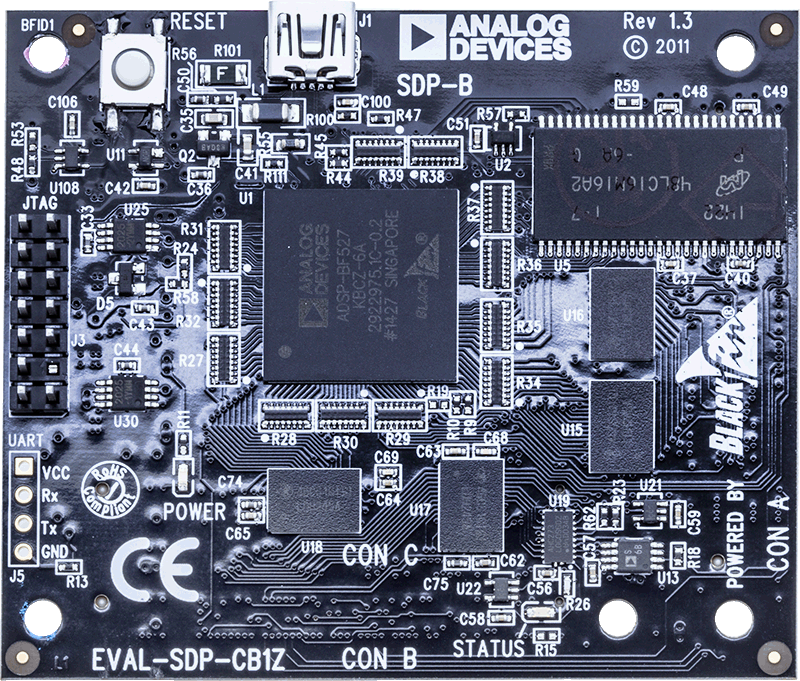

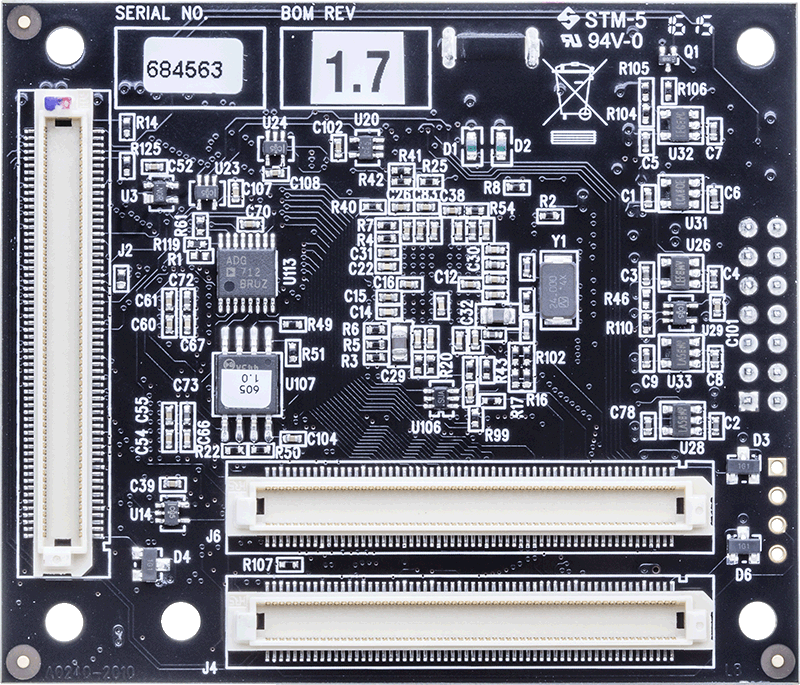

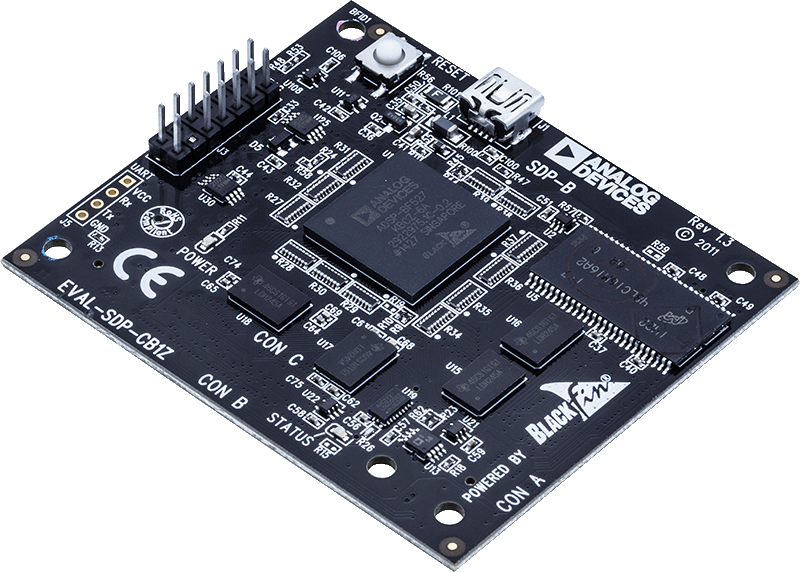

ADUX1020-EVAL-SDP评估套件向用户提供一种与ADUX1020接口，从ADUX1020收集数据并评估手势识别功能的简单方法。
ADUX1020-EVAL-SDP是一款套件，包括ADUX1020-EVAL-SMALL和ADUX1020-EVAL-MCM。
该评估套件需要可从ADUX1020-EVAL-SDP产品页下载的光学手势评估工具和图形用户界面(GUI)，该界面向用户提供低级和高级可配置性、实时数据分析，以及用户数据报协议(UDP)传输特性，这样评估板可轻松与PC连接。
PC的USB端口向ADUX1020-EVAL-SDP套件供电。片上稳压器向ADUX1020提供电压电源。
评估板原理图给出了信号名称以便识别。欲了解有关ADUX1020功能的更多信息，请参阅ADUX1020数据手册。
