ADUM7640

1 kV RMS四通道数字隔离器（6/0通道方向性）

中文数据手册

Rev. 0

量产

顶部

概览

优势和特点
产品详情

优势和特点

小型20引脚QSOP封装
1000 V rms隔离额定值
低功耗工作
3.3 V工作电压
- 每个通道1.6 mA（最大值，0 Mbps至1 Mbps）
- 每个通道7.8 mA（最大值，25 Mbps）
5 V工作电压
- 每个通道2.2 mA（最大值，0 Mbps至1 Mbps）
- 每个通道11.2 mA（最大值，25 Mbps）
双向通信

数据速率最高可达25 Mbps (NRZ)
3 V/5 V电平转换
工作温度最高可达：105℃
高共模瞬变抗扰度：>15 kV/μs

产品详情

ADuM7640/ADuM7641/ADuM7642/ADuM7643是采用ADI公司iCoupler®技术的6通道数字隔离器。这些1kV数字隔离器件采用小型20引脚QSOP封装。在仅需功能隔离时，与2.5kV或5kV隔离解决方案相比，这些器件可节约空间且成本更低。

像ADI公司的许多隔离器一样，该产品系列采用3.0V至5.5V的电源电压，并且功耗极低，仅为其它数字隔离器的十分之一至六分之一。除此之外，DuM7640/ADuM7641/ADuM7642/ADuM7643还提供低脉冲宽度失真（C级小于6 ns）和逐通道毛刺滤波器以保护设备不受外来噪声干扰。四种通道方向组合提供1Mbps或25Mbps的最高数据速率。在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。

应用
• 通用多通道隔离
• SPI接口/数据转换器隔离
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离

产品分类

接口和隔离
- 标准数字隔离器

领域

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

EVAL-FMCMOTCON2

AD-FMCMOTCON2-EBZ 评估板
EVAL-ADUM7641

ADUM7641评估板

EVAL-FMCMOTCON2

查看此评估套件详细信息

AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件包含两块板：控制器板和驱动板。可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板
兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台
FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作
完全隔离的数字控制和反馈信号
隔离式Xilinx XADC接口
2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT
单端霍尔、差分霍尔、编码器和旋变器接口
数字传感器接口
- EnDat
- BISS接口

驱动板

电机最高可驱动至48V且功耗为20A
同时驱动2个电机
采用ADI隔离栅极驱动器实现高频驱动级
支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性）
集成过流保护
反向电压保护
利用隔离式ADC测量电流和电压
BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制
为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。
一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。
其他BLDC电机通过FMC电机驱动器驱动。
测量和显示负载电机电流
测量和显示负载电机速度
采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。

优势和特点

FMCMOTCON2评估套件允许用户：

针对高性能伺服系统建模并快速实现电机控制算法，采用基于Mathworks模型的设计集成系统建模和设计理念。
提供原型制作系统以便在进入生产阶段前验证硬件和控制算法，从而缩短电机控制系统从概念转向生产阶段所需的时间。

软件

EVAL-FMCMOTCON2 Evaluation Software

EVAL-ADUM7641

查看此评估套件详细信息

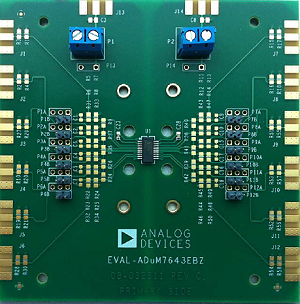

EVAL-ADuM7643EBZ支持1 kV、6通道iCoupler®隔离器ADuM7640、ADuM7641、ADuM7642和ADuM7643。该评估板提供JEDEC标准20引脚QSOP焊盘布局，支持信号扇出和回送，以及最优旁路电容。信号可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头。

该板遵循印刷电路板(PCB)的4层板最佳设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他抗电磁辐射或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。
