ADUM3480

量产

小型、四通道、3.75 KV RMS数字隔离器（4/0通道方向性）

数据手册 (Rev. A) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 数据速率最高可达25 Mbps (NRZ)
  • 低传播延迟：25 ns（典型值）
  • 低动态功耗
  • 1.8 V至5 V电平转换
  • 工作温度最高可达：125℃
  • 高共模瞬变抗扰度：>25 kV/µs
  • 输出默认选择
  • 20引脚SSOP封装，符合RoHS标准
  • 欲了解更多特性，请参考数据手册
ADUM3480
小型、四通道、3.75 KV RMS数字隔离器（4/0通道方向性）

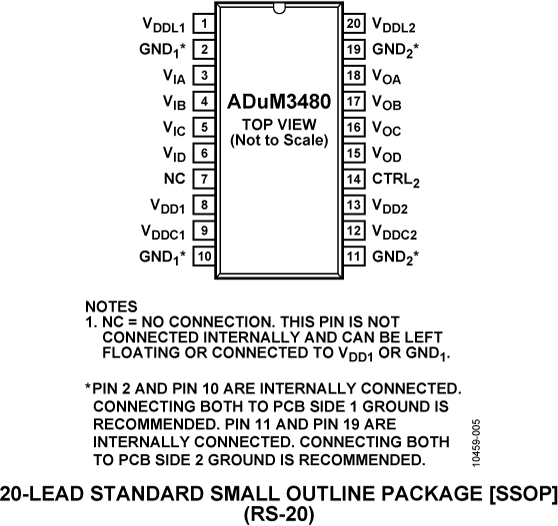

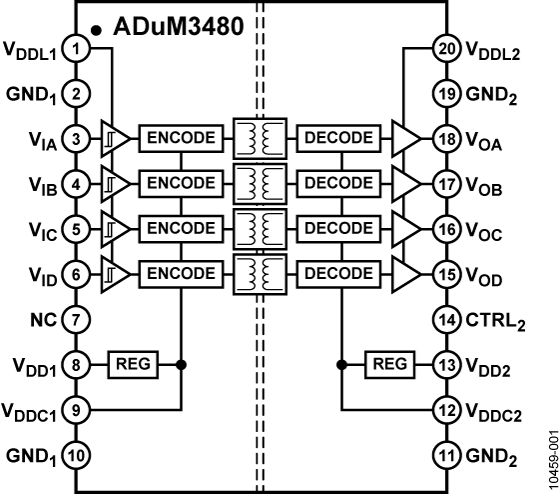

ADuM3480 Functional Block Diagram ADuM3480 Pin Configuration
