ADUM1442

微功耗四通道数字隔离器，默认高电平（2/2通道方向性）

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.F)
Documentation 查看所有文档
IBIS 模型 QSOP Package Download 102.8 K IBIS 模型 SSOP Package Download 53.06 K
产品模型 4
特性
  • 超低功耗：
    • 3.3 V（典型值）：
      • 5.6 μA（每通道静态电流，使能刷新）
      • 0.3 μA（每通道静态电流，禁用刷新）
      • 148 μA/Mbps（每通道典型动态电流）
    • 2.5 V（典型值）：
      • 3.1 μA（每通道静态电流，使能刷新）
      • 0.1 μA（每通道静态电流，禁用刷新）
      • 117 μA/Mbps（每通道典型动态电流）
  • 小型16引脚QSOP和20引脚SSOP封装
  • 双向通信
  • 数据速率最高可达2 Mbps (NRZ)
  • 工作温度最高可达：125℃
  • 高共模瞬变抗扰度：>25 kV/μs
  • 法规信息
    • UL 1577器件认可程序
      • 依据UL 1577，1分钟2500 V rms（QSOP封装）
      • 依据UL 1577，1分钟3750V rms（SSOP封装）
    • CSA元件验收通知5A
    • VDE合格证书
      • DIN VDE V 0884-11:2017-01
      • VIORM = 565 VPEAK（QSOP封装）
      • VIORM = 645 VPEAK（SSOP封装）
    • IECEx和ATEX本质安全
      • Sira 0518 II 1G Ex ia IIC Ga
  • 提供双通道产品
更多细节
show more Icon

ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447是采用ADI公司iCoupler®技术的微功耗、4通道数字隔离器。这些隔离器件将高速互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。如数据手册中的图3所示，在标准工作模式下，当ENx = 0（内部刷新使能）时，每通道电流低于10 µA。当ENx = 1（内部刷新禁用）时，每通道电流降至1 µA以下。

ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447系列四通道2.5 kV数字隔离器件采用16引脚小型QSOP封装和20引脚SSOP封装，与采用宽体SOIC封装的隔离器相比，节省将近70%的电路板空间。

这些器件耐受高隔离电压，满足法定要求，如UL和CSA标准。除了节省空间外，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447还可采用低至2.25 V的电源供电。

除了低功耗，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447的所有型号都具有很低的脉宽失真（小于8 ns）。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

应用

  • 通用低功耗多通道隔离
  • 1 MHz、低功耗外设接口(SPI)
  • 4 mA至20 mA环路过程控制
Show More Arrow image
file 查看数据手册 (Rev.F)
Documentation 查看所有文档
IBIS 模型 QSOP Package Download 102.8 K IBIS 模型 SSOP Package Download 53.06 K
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM1442

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/04/2013
英文

ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447: Micropower Quad-Channel Digital Isolators Data Sheet (Rev.F)

打开PDF文件

redirect
1.02 M
download

下载 PDF

PDF Vector

PDF

更新 11/04/2013
日文

ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447: マイクロパワー 4 チャンネル・デジタル・アイソレータ (Rev.A)

打开PDF文件

redirect
739.98 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 11/21/2013
英文
UG-630: Evaluating the iCoupler ADuM1440ARQZ/ADuM1441ARQZ/ ADuM1442ARQZ/ADuM1445ARQZ/ADuM1446ARQZ/ADuM1447ARQZ with the EVAL-ADuM144xQSOP16-EBZ Evaluation System (Rev.A) redirect icon

315.98 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

解决方案设计及宣传手册 1

Enhanced Protection with the Latest iCoupler® Digital Isolation

产品选型指南 1

数字隔离器产品选型与资源指南

视频

3

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
Thumbnail Image

视频

2013-11-07

02:58

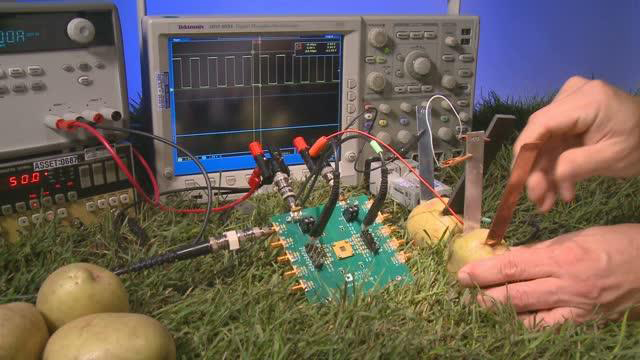

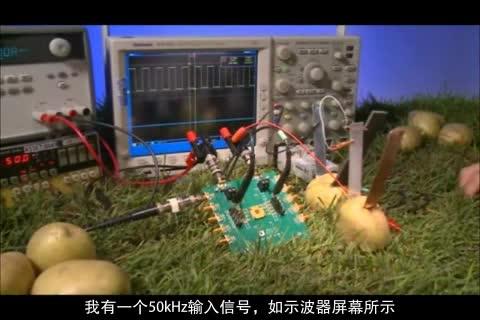

Industry’s Lowest Power Digital Isolators

了解更多
Thumbnail Image

视频

2013-09-23

03:22

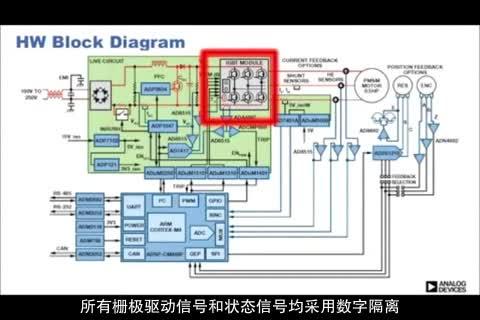

High Voltage Motor Control Demonstration Platform

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADUM1442ARQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM1442ARQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM1442ARSZ 20-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM1442ARSZ-RL7 20-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 9, 2024

- 24_0012

Addition of Analog Devices, Ireland as an Alternate Fab Site 0.35um Process

ADUM1442ARQZ

量产

ADUM1442ARQZ-RL7

量产

ADUM1442ARSZ

量产

ADUM1442ARSZ-RL7

量产

pdf

PCN24_0012_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 9, 2024

- 24_0012

arrow down

Addition of Analog Devices, Ireland as an Alternate Fab Site 0.35um Process

ADUM1442ARQZ

量产

ADUM1442ARQZ-RL7

量产

ADUM1442ARSZ

量产

ADUM1442ARSZ-RL7

量产

pdf

PCN24_0012_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

评估套件 1

reference details image

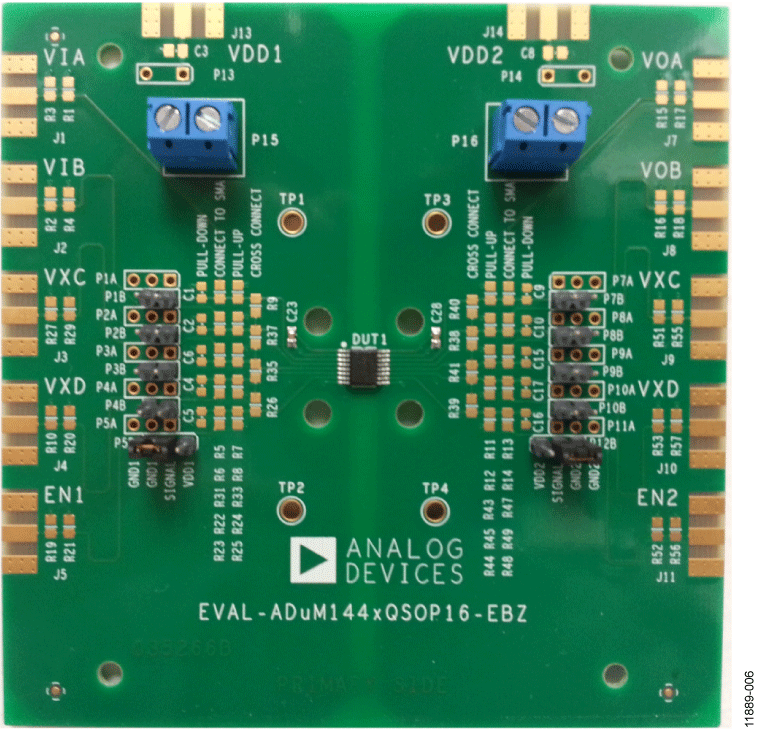

EVAL-ADUM144X

ADUM144X评估板

zoom

EVAL-ADUM144X

ADUM144X评估板

download icon

下载

 print icon

打印
EVAL-ADUM144X
ADUM144X评估板
立即购买 更多内容

产品详情

EVAL-ADuM144x-EBZ支持ADuM144x系列超低功耗、四通道隔离器。 它提供JEDEC标准QSOP16焊盘布局，支持信号分配、回送、旁路电容和以VDDX或GNDX为参考的负载。 信号源可连接至电路板，也可通过边缘安装SMA连接器（不提供）或端子板连接电路板，实现电源连接。 电路板集成200密耳接头位置，可兼容Tektronix有源探头。

该板遵循PCB的4层板较佳设计实践，隔离栅两侧分别集成全电源和接地层。 该板没有其他抗电磁辐射或削减噪声的设计实践。
