概览
优势和特点
- 超高检测率光电检测器
- 超低噪底：90 fA/√Hz（典型值）
- 近散粒噪声限制信噪比(SNR)
- 活动时的电源电流典型值：137 μA (EE = 0 μW/cm2)
- 待机电源电流典型值：1 μA
- 高速、深结点光电二极管
- 标称线性输出电流：240 μA（典型值）
- 灵活的输出配置
- 出色的脉冲响应
- 高环境光抑制
- 节省空间的、3 mm × 3 mm LFCSP封装
产品详情
ADPD2211是一款针对生物医学应用而优化的光学传感器。极低功耗和近理论信噪比(SNR)通过结合在零偏置光导模式下工作的超低电容深结点硅基光电二极管与低噪声电流放大器来实现。ADPD2211提供典型的400 kHz带宽性能，特别适合用于脉冲激励。ADPD2211在工作期间所需功耗很小并集成关断引脚，同时支持电源循环以在便携式应用中优化电池寿命。ADPD2211提供散粒噪声限制性能，是在低光照条件下测量具有最高保真度信号的理想选择。低功耗、极高SNR和电磁干扰(EMI)抗扰度的组合可实现低功耗系统解决方案，传统的光电二极管(PD)和跨阻放大器(TIA)则无法实现。
应用
- 心率、脉搏血氧仪监测（光电容积脉搏波描记法）
- 电池供电式医疗传感器
- 化学分析
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

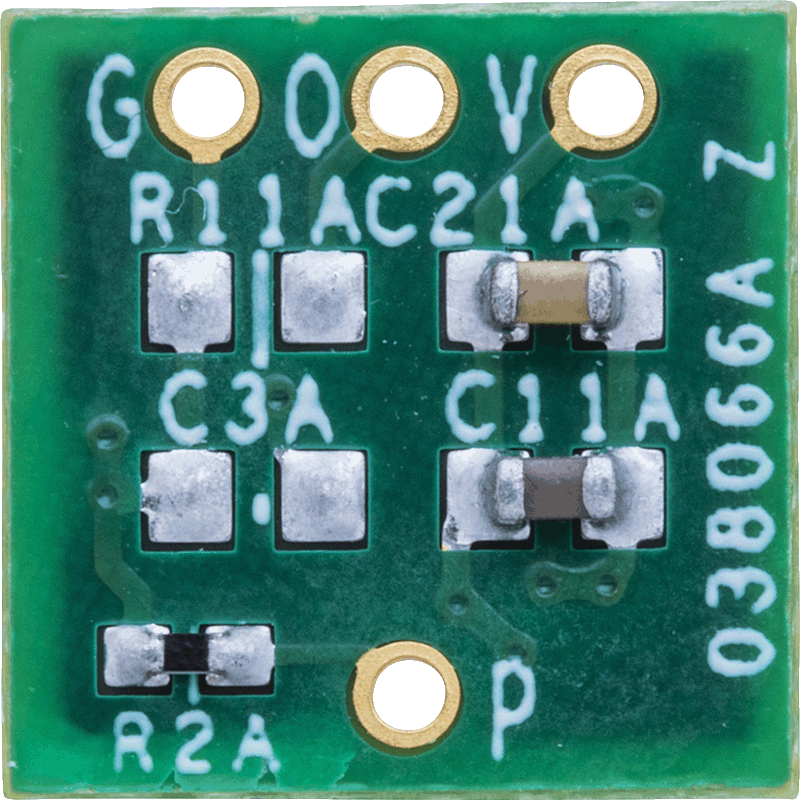

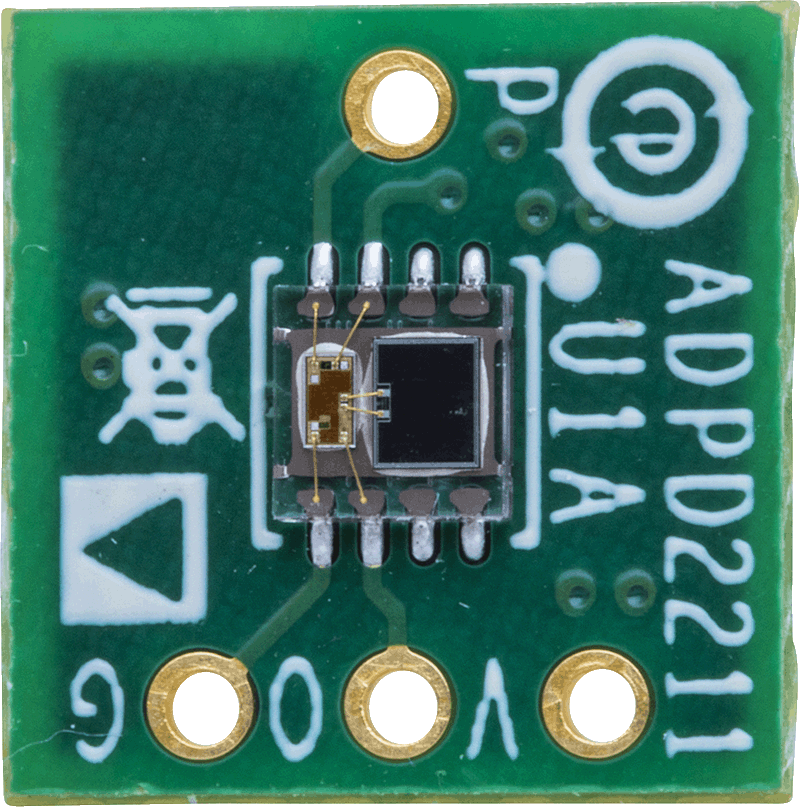

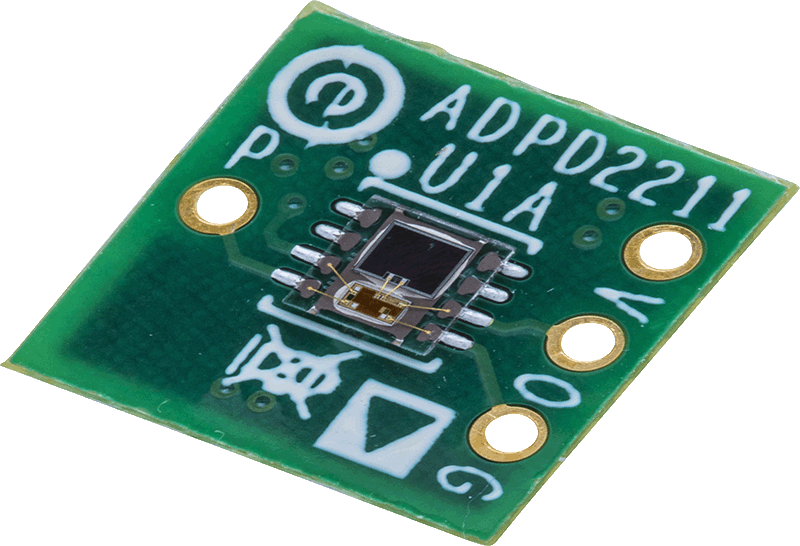

评估套件 (1)
-web.gif?la=zh&imgver=1)
-web.gif?la=zh&imgver=1&h=270&thn=1&hash=5BAC58195EC2F948714F4C6B88D55BDD)
参考资料
-
连续无创式血压解决方案4/23/2020
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADPD2211ACPZ-R7 | 材料声明 | 质量和可靠性 | 8-Lead LFCSP (3mm x 3mm x 0.65mm w/ EP) | |
| ADPD2211ACPZ-RL | 材料声明 | 质量和可靠性 | 8-Lead LFCSP (3mm x 3mm x 0.65mm w/ EP) | |
| Wafer Fabrication Data |
