概览
优势和特点
- 集成光学元件的2.8 mm × 5.0 mm模块
- 一个660 nm LED1、一个880 nm LED2、一个4通道光电二极管
- 真双通道、370 mA LED驱动器
- 专为超低直接光学反射应用而设计
- 各通道提供单独的LED和AFE设置
- 针对各LED返回信号提供双数据寄存器
- 14位ADC
- 20位突发累加器支持每个采样周期20位
- 片上样本至样本累加器支持每次读取数据高达27位
- 适用于玻璃窗的定制光学封装
产品详情
ADPD144RI是完整的光度测量系统，设计用于测量来自环境光和同步反射发光二极管(LED)脉冲的光学信号。同步测量提供同类最佳的环境光干扰抑制性能，包括直流和交流。该模块集成一个高效率光度测量前端、两个LED和一个4通道光电二极管(PD)。所有这些器件采用定制封装，可防止光线未首先进入对象而从LED直接进入光电二极管。
特定应用集成电路(ASIC)前端由控制模块、带20位突发累加器的14位模数转换器(ADC)和两个灵活的独立配置LED驱动器组成。控制电路包括灵活的LED信号传输和同步检测。模拟前端(AFE)在两个单独的并联数据路径上处理数据，并且可以选择不同的AFE设置。数据输出和功能配置通过一个1.8 V I2C接口进行。
应用
- 光学传感器心率测定
- 反射式SpO2 测量
如需完整文档，请填写 保密协议(NDA) (pdf)。 并通过电子邮件发送至optical_sensors@analog.com。如需其它支持，请联系ADI公司当地经销商。
欲了解更多技术信息，请联系 光学传感器团队 。
欲了解ADI公司其它医疗产品及相关信息，请访问 www.analog.com/healthcare。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。

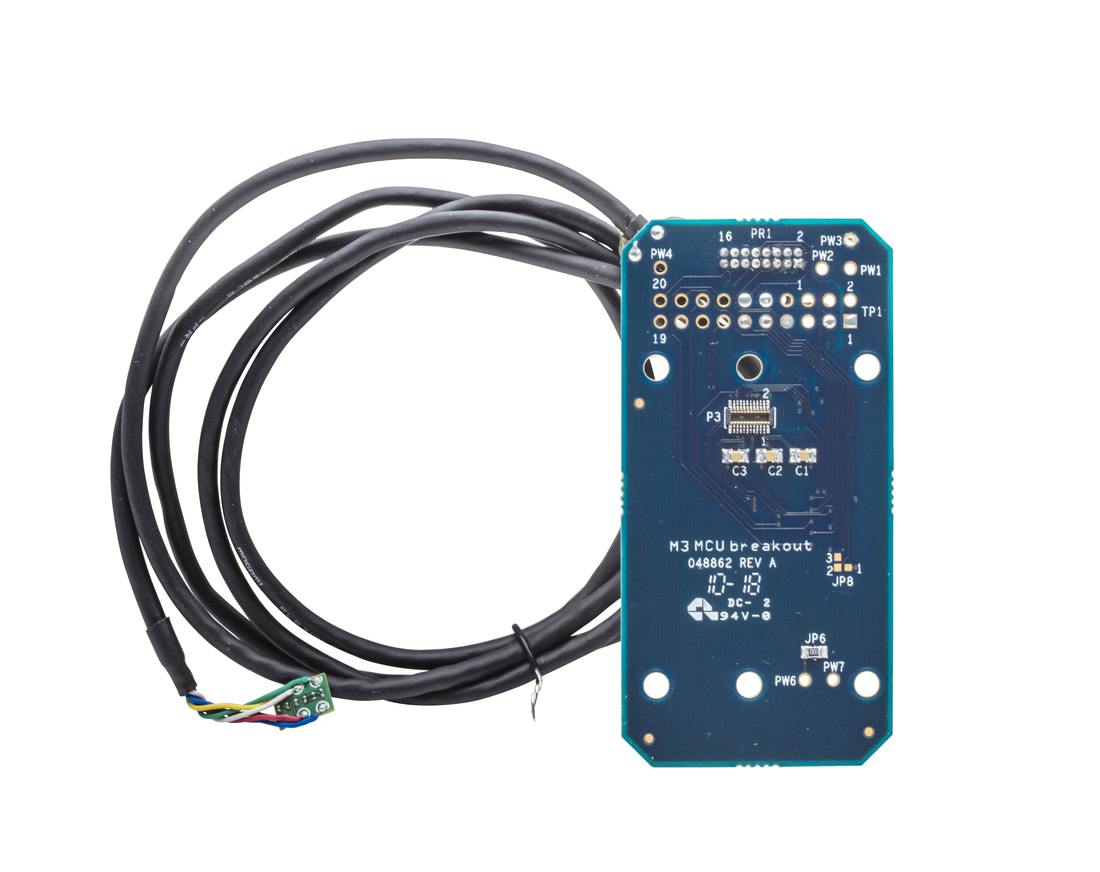

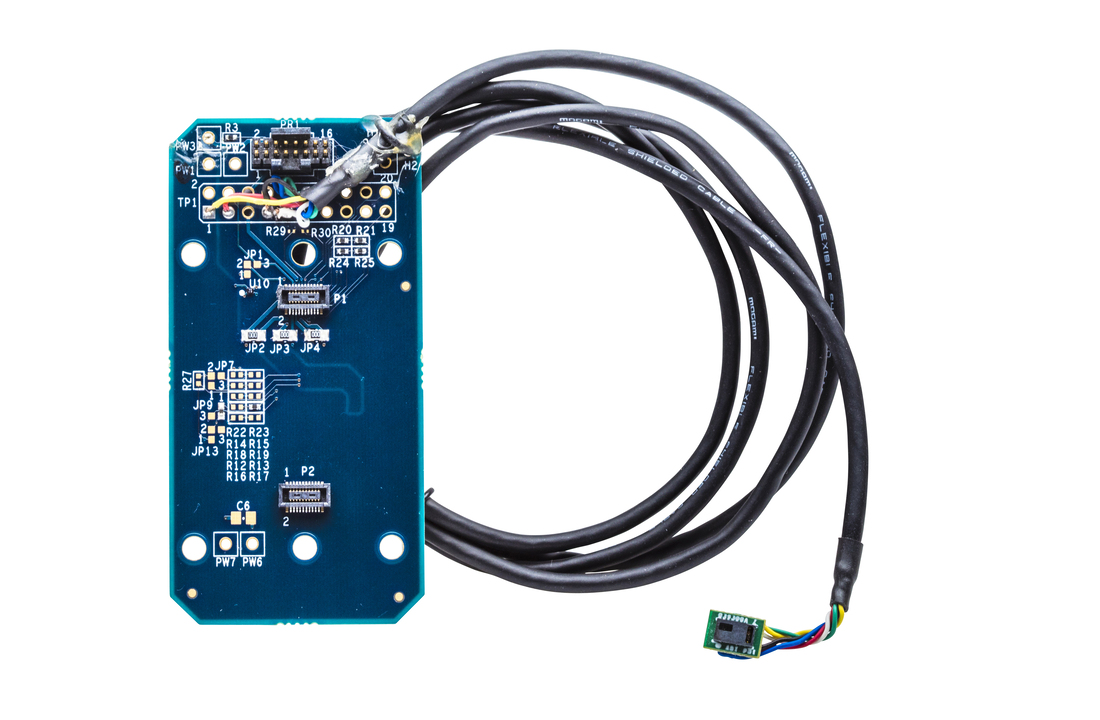

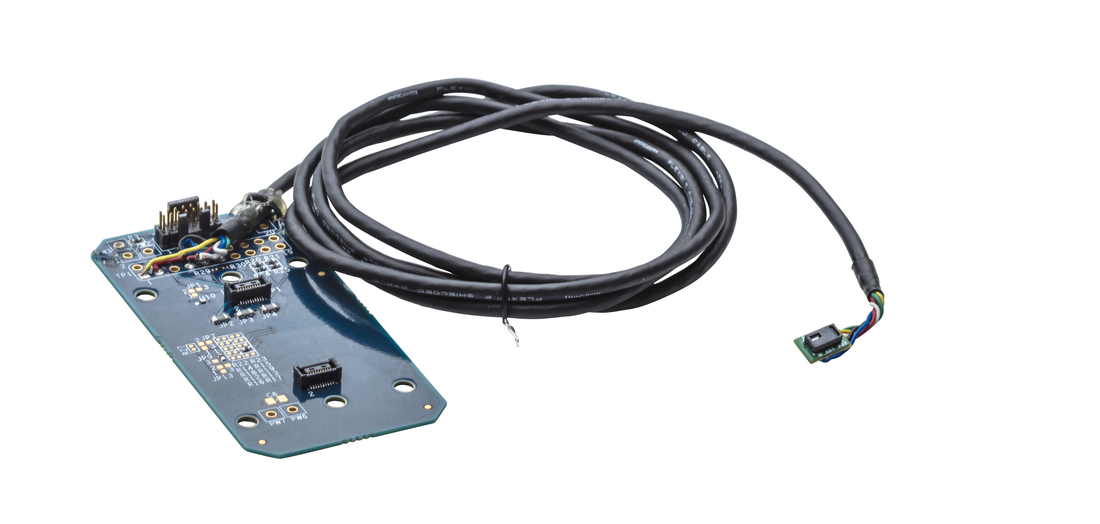

评估套件 (1)
参考资料
-
连续无创式血压解决方案4/23/2020
-
How to Design a Better Pulse Oximeter6/1/2021
-
耳塞式光学心率测量4/1/2019
-
综合家用健康监测10/31/2017
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADPD144RI-ACEZ-RL | 材料声明 | 质量和可靠性 | 12-Lead LGA_CAV (2.8mm x 5mm x 1.35mm) | |
| ADPD144RI-ACEZ-RL7 | 材料声明 | 质量和可靠性 | 12-Lead LGA_CAV (2.8mm x 5mm x 1.35mm) | |
| Wafer Fabrication Data |
