ADPD1081

光电式脉搏波测量模拟前端

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 多功能光电式测量前端
  • 完全集成式AFE、ADC、LED驱动器和时序内核
  • 提供环境光抑制性能,无需光电二极管滤光器
  • 三个370 mA LED峰值电流驱动器
  • 每个光学样本具有多个灵活的LED短脉冲
  • 20位突发累加器支持每个采样周期20位
  • 片上样本至样本累加器,支持每次读取数据高达27位
  • 低功耗工作
  • SPI、I2C 接口和1.8 V模拟/数字内核
  • 灵活的采样频率范围:0.122 Hz至2700 Hz
  • FIFO 数据操作
  • 通过汽车应用认证
更多细节
show more Icon

ADPD1080/ADPD1081 均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端,配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD1080上的一个1.8 V I2C接口或ADPD1081上的串行端口接口(SPI)进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起调制干扰,模拟前端(AFE)可提供信号失调和破坏抑制性能,而无需滤光器或需要外部控制的直流抵消电路。

通过电容低于100 pF的光电二极管耦合ADPD1080/ADPD1081以实现优质性能。ADPD1080/ADPD1081可用于任何LED。ADPD1080提供16引脚、2.46 mm × 1.4 mm WLCSP和28引脚、4 mm × 4 mm LFCSP两种封装。仅SPI版本ADPD1081采用17引脚、2.46 mm × 1.4 mm WLCSP封装。

应用

  • 可穿戴健康和健身监护仪
  • 临床测量,例如:SpO2
  • 工业监控
  • 背景光测量

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADPD1081BCBZR7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

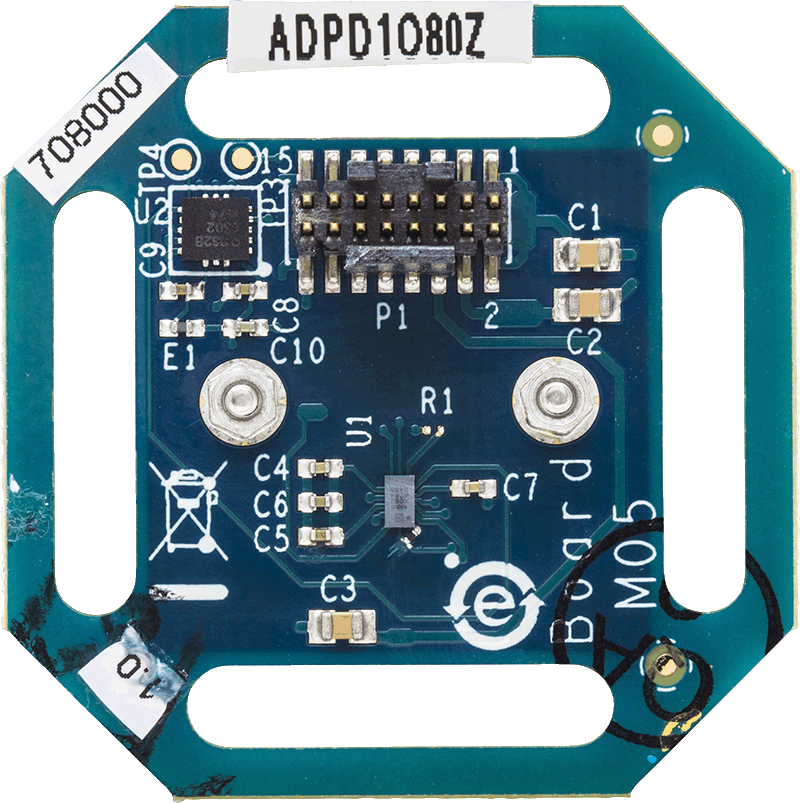

EVAL-ADPD1081Z-PPG

ADPD1080 评估板

zoom

EVAL-ADPD1081Z-PPG

ADPD1080 评估板

ADPD1080 评估板

特性和优点

  • 支持UART检测
  • UDP传输特性
  • ADPD1080/ADPD1081完全配置
    • 寄存器电平
    • 高电平
  • 图形视图
    • 时间图
    • 频率图

产品详情

EVAL-ADPD1081Z-PPG评估板为用户提供了一种评估ADPD1080/ADPD1081光度测量前端的简单方法,该前端采用优化的分立式光学设计,适用于生命体征监测应用。该评估系统包括应用Wavetool图形用户界面(GUI),可为用户提供低级和高级可配置性、实时频域和时域分析以及用户数据报协议(UDP)传输功能,因此评估板可以轻松地与用户开发系统连接。

EVAL-ADPD1081Z-PPG通过EVAL-ADPDUCZ微控制器板的扁平电缆供电(单独购买)。该评估板提供三个绿色发光二极管(LED)和一个7 mm2光电二极管(PD)。该评估板设计针对通过腕部测量光电容积脉搏波(PPG)信号进行了优化。

有关ADPD1080/ADPD1081功能的更多信息,请参阅ADPD1080/ADPD1081数据手册。
