特性
- 多功能光度测量前端
- 完全集成式AFE、ADC、LED驱动器和时序内核
- 适用于广泛的光学测量应用，包括光电容积脉搏波描记法
- 提供一流的环境光抑制性能，无需光电二极管滤光器
- 三个8 mA至250 mA LED驱动器
- 适合每个LED//光电二极管组合的单独数据寄存器
- 1至8个光学输入
- 每个光学样本具有多个灵活的LED短脉冲
- 20位突发累加器支持每个采样周期20位
- 欲了解更多特性，请参考数据手册s
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADPD103是一个集成14位模数转换器(ADC)和20位突发累加器的高效率光度测量前端，配合灵活的发光二极管(LED)驱动器工作。设计用于激励LED并测量相应的光学返回信号。数据输出和功能配置通过一个1.8 V I2C接口进行。控制电路包括灵活的LED信号传输和同步检测。
由于环境光通常引起的调制干扰，模拟前端(AFE)可提供一流的信号失调和破坏抑制性能。
通过电容低于100 pF的光电二极管耦合ADPD103以实现较佳性能。ADPD103可用于任何LED。
应用
- 人体穿戴式健康和健身监护仪，例如心率监护
- 临床测量，例如：SpO2
- 工业监控
- 背景光测量
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADPD103
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADPD103BCBZRL7 |
16-Ball WLCSP (1.4mm x 2.46mm)
|
|
|
| ADPD103BCPZ |
28-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| ADPD103BCPZRL |
28-Lead LFCSP (4mm x 4mm w/ EP)
|
|
- ADPD103BCBZRL7
- 引脚/封装图-中文版
-
16-Ball WLCSP (1.4mm x 2.46mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPD103BCPZ
- 引脚/封装图-中文版
-
28-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPD103BCPZRL
- 引脚/封装图-中文版
-
28-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 5, 2022
- 21_0271
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADPD103BCPZ
ADPD103BCPZRL
10月 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
根据型号筛选
产品型号
产品生命周期
PCN
7月 5, 2022
- 21_0271
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADPD103BCPZ
ADPD103BCPZRL
10月 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
软件和型号相关生态系统
评估套件 1
EVAL-ADPD103
ADPD103 评估板
产品详情

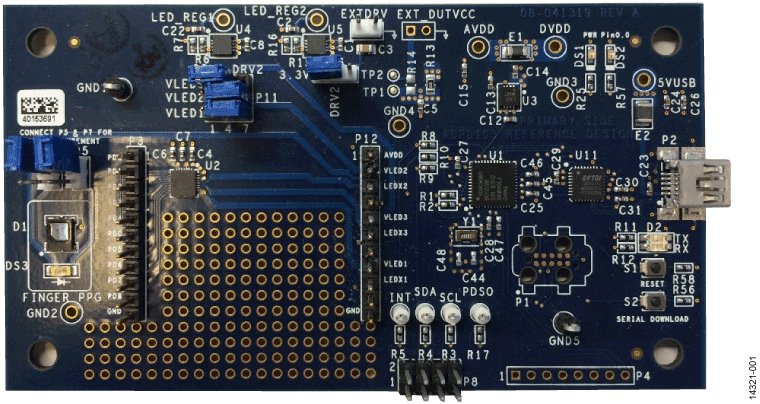

EVAL-ADPD103Z-GEN评估板向用户提供一种将其光纤连接到ADPD103光度测量前端的简单方法，以便在许多不同的应用中评估ADPD103，包括生命体征监控和工业检测。该评估板包括OpenMarket WaveTool图形用户界面(GUI)，该界面向用户提供低级和高级可配置性、实时频率和时域分析，以及用户数据报协议(UDP)传输特性，这样评估板可轻松与用户的开发系统连接。
USB端口向EVAL-ADPD103Z-GEN供电。片上稳压器向ADPD103、ADuCM360和FTDI芯片FT232提供电压电源。片上稳压器提供3.3 V和4.3 V LED电源以及可选选项以便添加外部LED电源。该评估板提供LED和光电二极管(PD)，可用于手指光电容积脉搏波描记法(PPG)测量以及评估系统的快速功能检查。
原理图、布局图和板本身给出了信号名称以便识别。欲了解有关ADPD103功能的更多信息，请参阅ADPD103数据手册。
