概览

优势和特点

  • 针对DC至3.75 Gbps数据速率进行了优化
  • 可编程输入均衡
    最多可以提升22 dB (1.875 GHz)
    最多可以补偿30米的CX4电缆(最高3.75 Gbps)
    最多可以补偿40英寸的FR4(最高3.75 Gbps)
  • 可编程输出预加重/去加重
    最多可以提升12 dB(1.875 GHz,3.75 Gbps)
    最多可以补偿15米的CX4电缆(最高3.75 Gbps)
    最多可以补偿40英寸的FR4(最高3.75 Gbps)
  • 灵活的1.8 V至3.3 V内核电源
  • 按通道P/N对翻转,便于路由
  • 低功耗:每通道125 mW(最高3.75 Gbps)
  • 直流耦合或交流耦合的差分CML输入
  • 可编程CML输出电平
  • 50 Ω片内端接
  • 工作温度范围:−40°C至+85°C
  • 支持8b10b、加扰或无编码NRZ数据
  • I2C 控制接口
  • 64引脚LFSCP (QFN)封装

产品详情

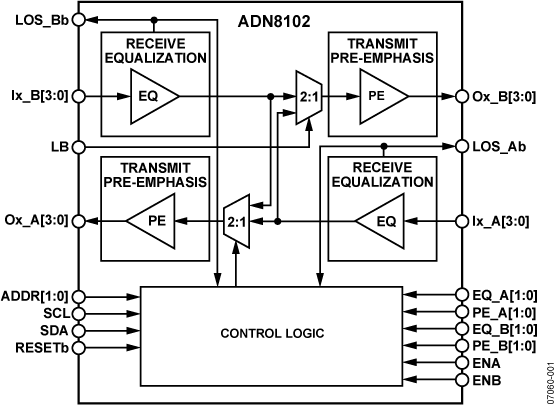

ADN8102是一款四通道双向CX4电缆/背板均衡器,具有八路PECL/CML兼容型差分输入和八路CML差分输出;输入提供可编程均衡,输出提供可编程输出电平及预加重或去加重。该器件针对NRZ数据进行了优化,工作速率最高可达3.75 Gbps。

接收输入提供可编程均衡,最多可以补偿30米CX4电缆(24 AWG)或40英寸FR4;并且提供可编程预加重,最多可以补偿15米CX4电缆(24 AWG)或40英寸FR4 (3.75 Gbps)。各通道还提供可编程信号丢失检测和自环功能,供系统测试和调试使用。

ADN8102通过切换引脚、I2C®控制接口(可提供更灵活的控制)或二者的组合进行控制。每个通道均采用异步路径,支持DC至3.75 Gbps的NRZ数据速率;通道之间彼此独立。该器件具有低延时和极低的通道间偏斜特性。

ADN8102主要用于支持CX4或InfiniBand®电缆上的机壳间切换应用。

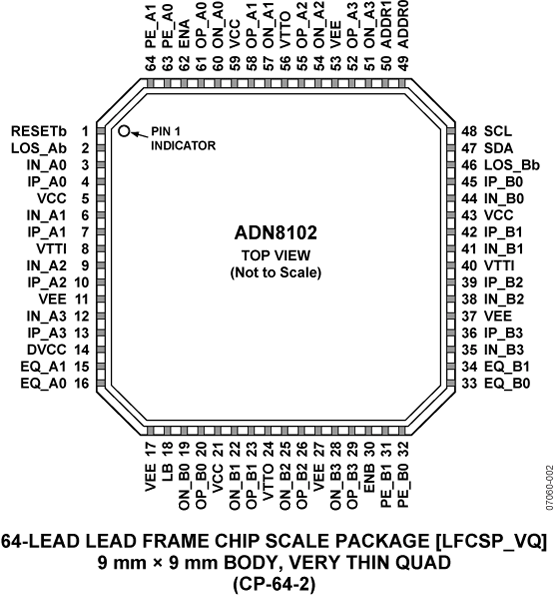

ADN8102采用9 mm × 9 mm、64引脚LFCSP (QFN)封装,工作温度范围为−40°C至+85°C。

应用
  • 10GBase-CX4
  • HiGig™
  • InfiniBand
  • 1×, 2× 光纤通道
  • XAUI
  • 背板或电缆千兆以太网
  • CPRI™
  • 50 Ω 电缆
  • 数据手册, Rev. A, 8/08

    产品生命周期 icon-not-recommended 新设计不推荐使用本产品

    表示相关产品已过时,ADI公司不再推荐新设计使用。

    评估套件 (1)

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

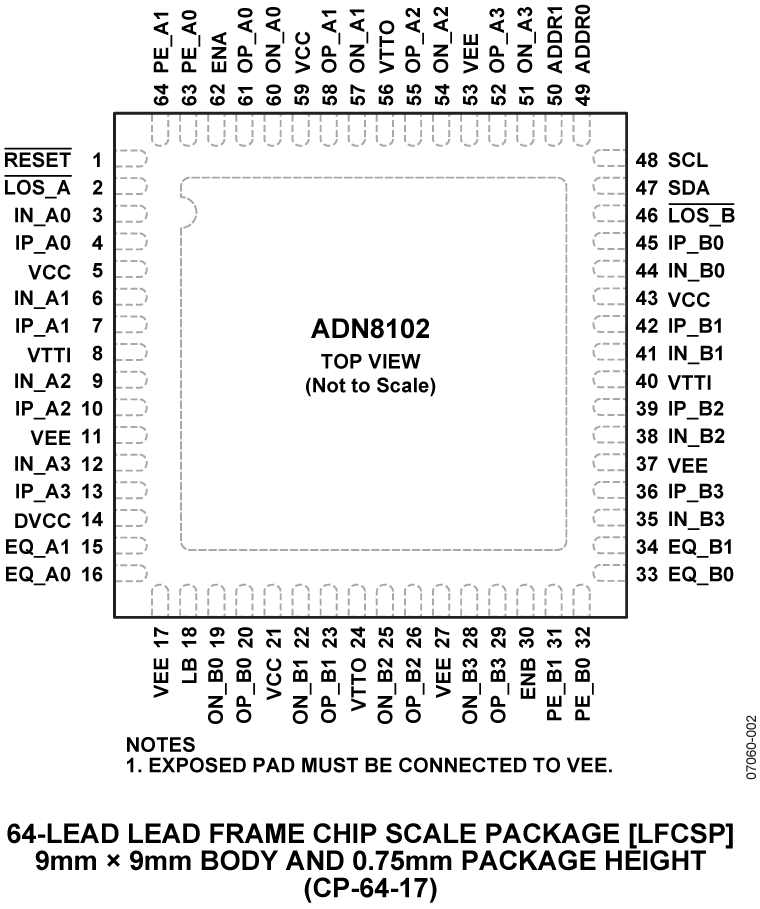

    ADN8102ACPZ 材料声明 质量和可靠性 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)
    ADN8102ACPZ-R7 材料声明 质量和可靠性 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)
