ADN4612

推荐新设计使用

11.3 Gbps 12 × 12数字交叉开关

数据手册 (Rev. C) 产品选型表

产品模型: 1

Viewing:

产品详情

每端口的NRZ数据速率：DC至11.3 Gbps
多次恒定可编程接收均衡
- 补偿25英寸的FR408（速率10.3125 Gbps）
- 补偿15英寸的FR408（速率11.3 Gbps）
6抽头可编程发射前馈均衡(FFE)
- 补偿15英寸的FR408（速率10.3125 Gbps）
- 补偿10英寸的FR408（速率11.3 Gbps）
低功耗
- 2.5 V时每通道消耗150 mW（输出使能）
12 × 12, 完全差分、非阻塞式阵列
双级连接编程
2引脚可选连接映射
每通道均提供信号丢失检测
灵活的输出端接电源范围为1.8 V至3.3 V
欲了解更多特性，请参考数据手册

参考资料

数据手册 1

ADN4612: X-Stream™ 11.3 Gbps 12 × 12 Digital Crosspoint Data Sheet (Rev.C) 02/01/2013

用户手册 1

UG-740: Evaluating the ADN4612, 11.3 Gbps, 12 × 12 Digital Crosspoint Switch (Rev.A) 10/09/2015

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADN4612ACPZ	88-Lead LFCSP (12mm x 12mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 20, 2023 - 23_0018 Conversion of 12x12 LFCSP Package Outline from Punch to Sawn and Transfer of Assembly Site to UTAC Thailand
		PCN23_0018_Form Material_Report Package Outline Drawing Qualification Results Summary Delta Qualification Matrix Detailed Change Description
ADN4612ACPZ	量产
9月 14, 2021 - 20_0257 CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand
		PCN20_0257_Form Material_Report Delta Qualification Matrix Qualification Plan
ADN4612ACPZ	量产
1月 21, 2016 - 16_0007 Package Thickness Change for ADN4612ACPZ
		PCN16_0007_Form Material_Report Package Outline Drawing Detailed Change Description Qualification Results Summary
ADN4612ACPZ	量产
12月 5, 2015 - 15_0281 ADN4612 Change in Data Sheet Limits
		PCN15_0281_Form Material_Report
ADN4612ACPZ	量产	PCN15_0281_Form Material_Report

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADN4612 AMI Model

打开工具

SABER模型 1

AD620 SABER Macro-Model

评估套件

ADN4612评估板

立即购买更多内容

特性和优点

ADN4612的全功能评估板
USB转I²C控制接口
片内配电网络

产品详情

ADN4612评估板用户指南介绍了ADN4612评估板的设置与一般用途。本文档中包括快速入门指南、硬件配置说明和软件安装说明。

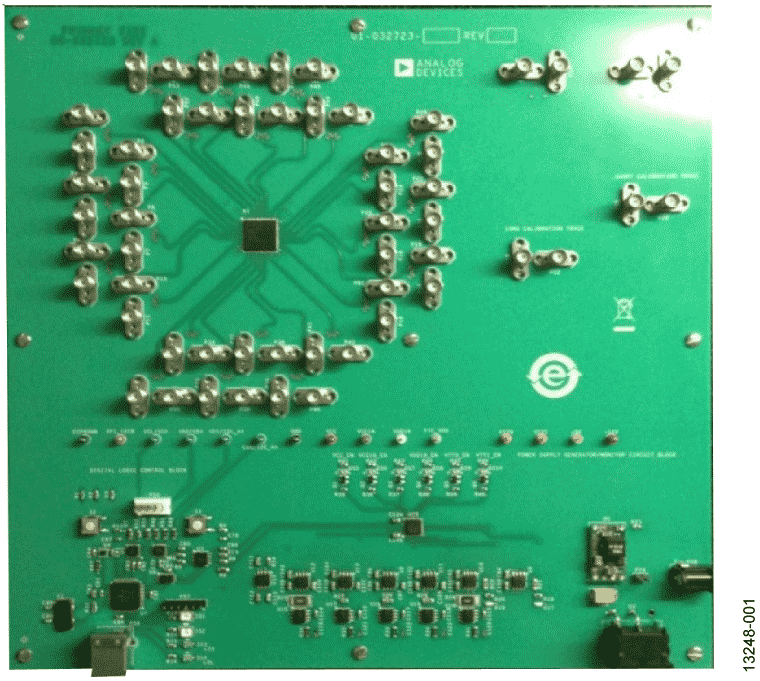

ADN4612评估板通过顶部SMA连接器提供对ADN4612所有12个差分输入端口以及12个差分输出端口的访问。每对输入和输出都通过0.1 μF电容交流耦合。
