ADN4604

量产

X-STREAM™ 4.25 Gbps、16 × 16数字交叉点开关

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 每端口的NRZ数据速率：DC至4.25 Gbps
  • 可编程接收均衡
  • 可编程发射预加重/去加重
  • 低功耗：每通道130 mW（3.3 V，启用输出）
  • 16 x 16、完全差分、非阻塞式阵列
  • 低抖动：20 ps（典型值）
  • 灵活的I/O电源范围
  • 直流耦合或交流耦合差分CML输入
  • 可编程CML输出级
  • 按通道输入P/N对翻转，便于路由
  • 50 Ω片内I/O端接 支持8b/10b加扰或无编码NRZ数据
  • 欲了解更多特性，请参考数据手册

ADN4604是一款与协议无关的16 × 16异步数字交叉点开关，拥有16路差分PECL-/CML-兼容输入和16路差分CML输出。



ADN4604针对NRZ（不归零）信令进行了优化，每个端口的数据速率最高达4.25 Gbps。各端口均提供固定输入均衡、可编程输出摆幅和输出预加重。

ADN4604非阻塞式开关内核采用16 × 16纵横式结构，通过串行控制接口支持独立通道开关。ADN4604具有低延时和极低的通道间偏斜特性。

利用I2C®或SPI接口可控制器件，并访问附加预加重和输出禁用等高级特性。

ADN4604采用100引脚TQFP封装，工作温度范围为−40°C至+85°C。

应用

  • 光纤网络开关
  • 背板千兆以太网：1000BASE-KX
  • 高速串行背板路由至OC-48（带FEC）
  • 1×、2×和4×光纤通道
  • 数字视频（HDMI、DVI、DisplayPort、3G-/HD-/SD-SDI）
  • 数据存储网络
  • LVDS

    •
    ADN4604
    X-STREAM™ 4.25 Gbps、16 × 16数字交叉点开关

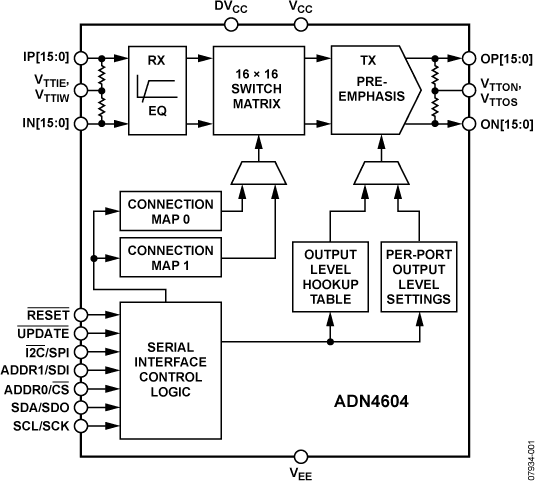

    ADN4604 Functional Block Diagram
