ADN2805

不推荐用于新设计

1.25 Gbps时钟和数据恢复IC

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 锁定1.25 Gbps NRZ串行数据输入
  • 取得专利的时钟恢复架构
  • 无需参考时钟
  • 失锁指示器
  • 通过I2C 接口访问可选特性
  • 单电源供电：3.3 V
  • 低功耗：390 mW（典型值）
  • 5 mm × 5 mm 、32引脚LFCSP无铅封装

ADN2805可提供下列接收器功能：量化以及时钟和数据恢复，适用于1.25 Gbps数据。它可自动锁定至所有数据速率，而无需外部参考时钟或编程。该器件满足所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。

所有规格均相对于−40°C至+85°C环境温度而言，除非另有说明。ADN2805采用紧凑型5 mm × 5 mm、32引脚LFCSP封装。

应用

  • GbE 线路卡

    •
    ADN2805
    1.25 Gbps时钟和数据恢复IC

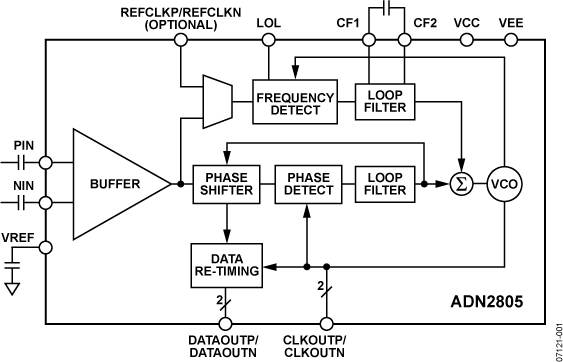

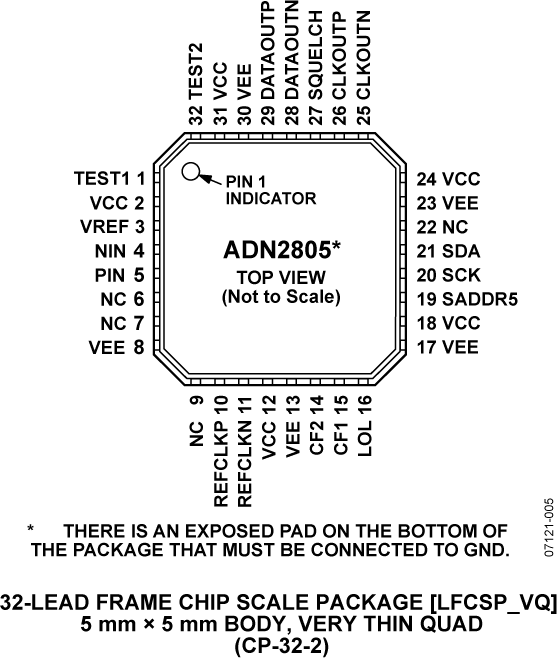

    ADN2805-fbl ADN2805-pc
