ADN2804

622 Mbps时钟和数据恢复IC,集成限幅放大器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 超过SONET抖动传递/产生/容差要求
  • 量化器灵敏度:3.3 mV(典型值)
  • 可调限幅电平:±95 mV
  • 信号丢失(LOS)检测范围:2.6 mV至18.4 mV
  • 独立限幅电平调整和LOS检测器
  • 取得专利的时钟恢复架构
  • 无需参考时钟
  • 失锁指示器
  • 通过I2C® 接口访问可选特性
  • 单电源供电:3.3 V
  • 低功耗:423 mW(典型值)
  • 5 mm × 5 mm、32引脚LFCSP无铅封装
更多细节
show more Icon
ADN2804可提供下列接收器功能:量化、信号电平检测、时钟和数据恢复以及数据重定时,适用于622 Mbps NRZ数据。它可自动锁定至622 Mbps数据速率,而无需外部参考时钟或编程。无输入数据时,输出时钟漂移不大于±5%。该器件满足所有的SONET抖动要求,包括抖动传递、抖动产生和抖动容差。所有规格均相对于−40°C至+85°C环境温度而言,除非另有说明。

该器件配合PIN二极管和TIA前置放大器,可以实现高度集成的低成本、低功耗光纤接收器。

当输入信号电平降至用户可调阈值以下时,接收器的前端信号丢失(LOS)检测电路会予以提示。LOS检测电路具有迟滞特性,可防止输出震颤。

ADN2804采用紧凑型5 mm × 5 mm、32引脚LFCSP封装。

应用

  • BPON ONT
  • SONET OC-12
  • WDM应答器
  • 再生器/中继器
  • 测试设备
  • 宽带交叉连接和路由器
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

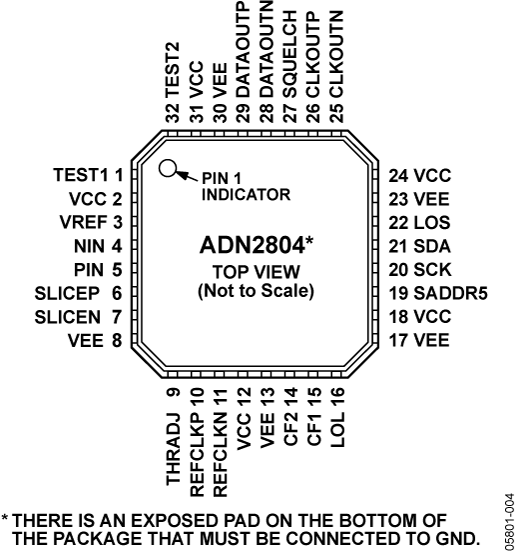

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
