ADMX3652

推荐用于新设计

6½ 位、±20 V 数字电压表

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 6½ 位分辨率
  • ±0.2 V、±2 V 和 ±20 V 范围
  • 双通道
  • 90 天准确度：2 V 范围内的读数范围 <17 ppm
  • 1 NPLC、1000 个样本、2 V 范围内的 RMS 噪声 <0.225 ppm RMS
  • 数据速率高达 1 kSPS
  • 自动归零功能
  • 支持 SCPI 协议
  • UART 通信接口
  • 上电顺序自检
  • 输入保护
  • 5 V 电源
  • 工作温度范围：0°C 至 45°C

ADMX3652 6½ 位数字电压表 (DVM) 提供快速吞吐量 (1 kSPS)、灵活的测量（手动或自动选择范围）和值得信赖的结果（2 V 范围下 90 天的测量精度为 25 ppm）。ADMX3652 提供了具有最常见 DVM 测量功能的紧凑解决方案。由于测量时间长，并且是高集成精密应用的标准，这种简单、可靠的便携式套件节省系统空间，成为工程师工具箱中热门补充工具。

ADMX3652 在 5V 电源稳定工作模式下的电流消耗仅为 310mA 左右。与具有众多设置的复杂仪器相比，ADMX3652 只需要针对典型应用进行简单设置和预设配置。在电气方面，ADMX3652 使用外部独立逻辑电源，与 1.8 V、2.5 V 和 3.3 V 接口兼容。

ADMX3652 采用 77.70 mm × 46.30 mm × 20.15 mm、10 引脚模块封装，工作温度范围为 0°C 至 45°C。

应用

  • 精密电压测量
  • 工业自动化测试
ADMX3652
6½ 位、±20 V 数字电压表

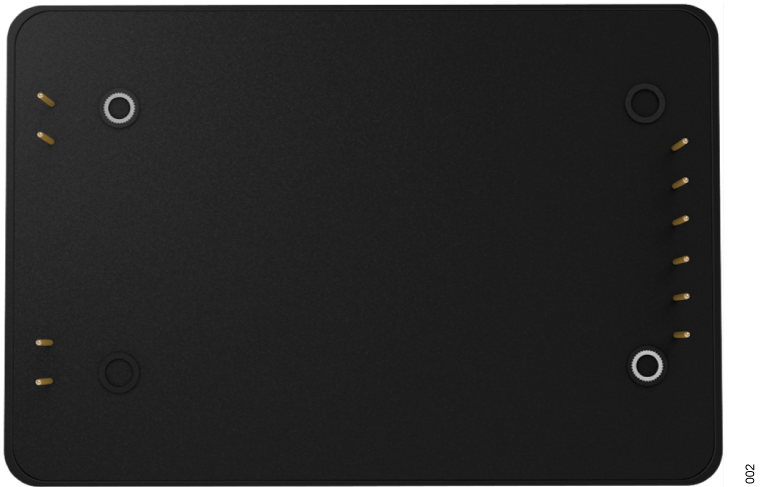

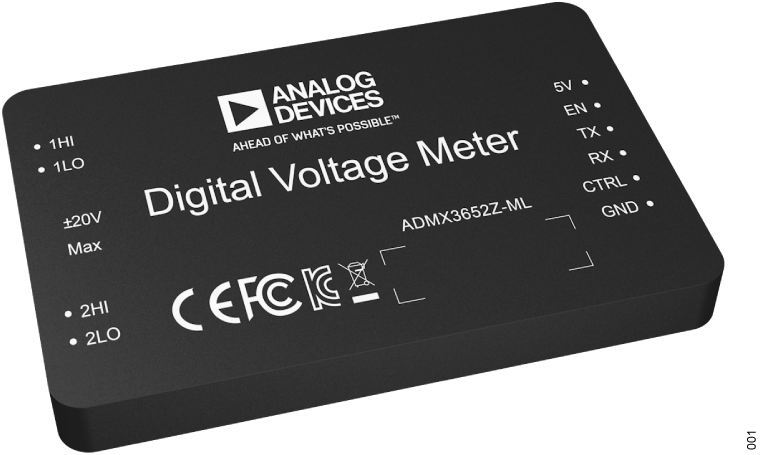

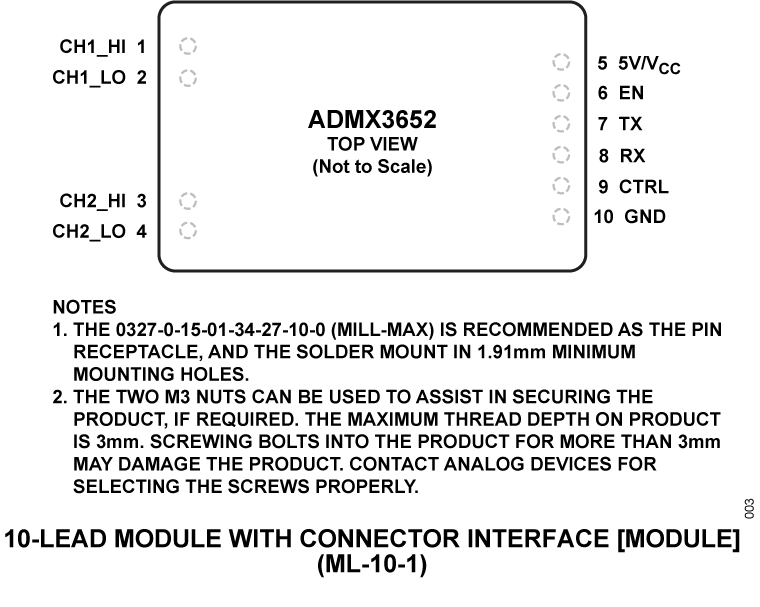

ADMX3652 Digital Voltage Meter (Top View) ADMX3652 Digital Voltage Meter (Bottom View) ADMX3652 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 2
MAX17645
推荐用于新设计 4.5V至36V、1A、高效率、同步降压DC-DC转换器
MAXM17572
推荐用于新设计 4.5V至60V、1A Himalaya uSLIC降压电源模块
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMX3652

评估 ADMX3652 6½ 位 ±20 V 数字电压表

立即购买 更多内容

特性和优点

  • 集成校准操作
  • 数据记录仪
  • UART 至 USB 通信
  • DMM 通用连接器

产品详情

ADMX3652 是一款采用小尺寸封装的 6½ 位 ±20 V 双通道数字电压表，可轻松集成到系统中。此模块提供三个测量范围，可根据输入电压手动或自动选择。所有操作均通过异步接收器-变送器 (UART) 通信与可编程仪器仪表标准命令 (SCPI) 协议来实现。当 ADMX3652 与 ADI 公司的 EVAL-ADMX3652-INT 评估板连接时，它可以用作便携式测量仪器，具有两个使用香蕉插孔连接器的电压输入通道。测量的数据通过 EVAL-ADMX3652-INT 上的 UART 转 USB 功能输出到计算机。还提供直观的图形用户界面 (GUI) 工具，该工具可用于操作模块并捕获计算机中的数据来评估 ADMX3652 的性能。
EVAL-ADMX3652
评估 ADMX3652 6½ 位 ±20 V 数字电压表

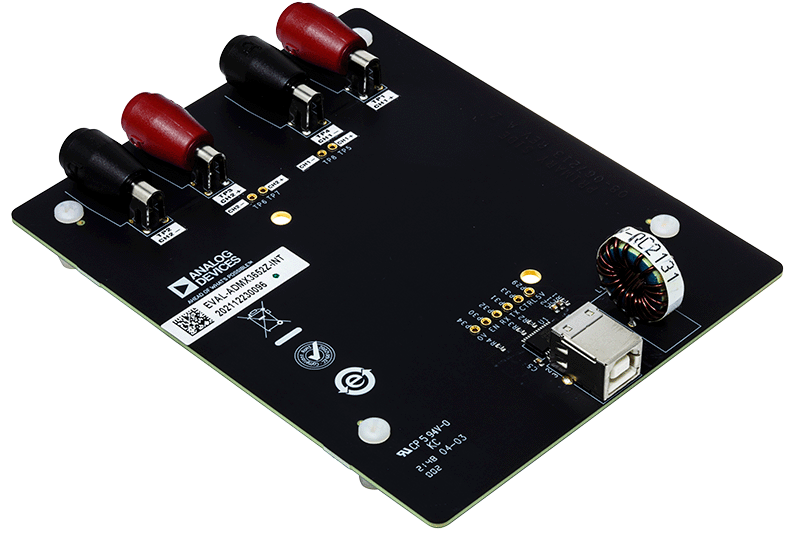

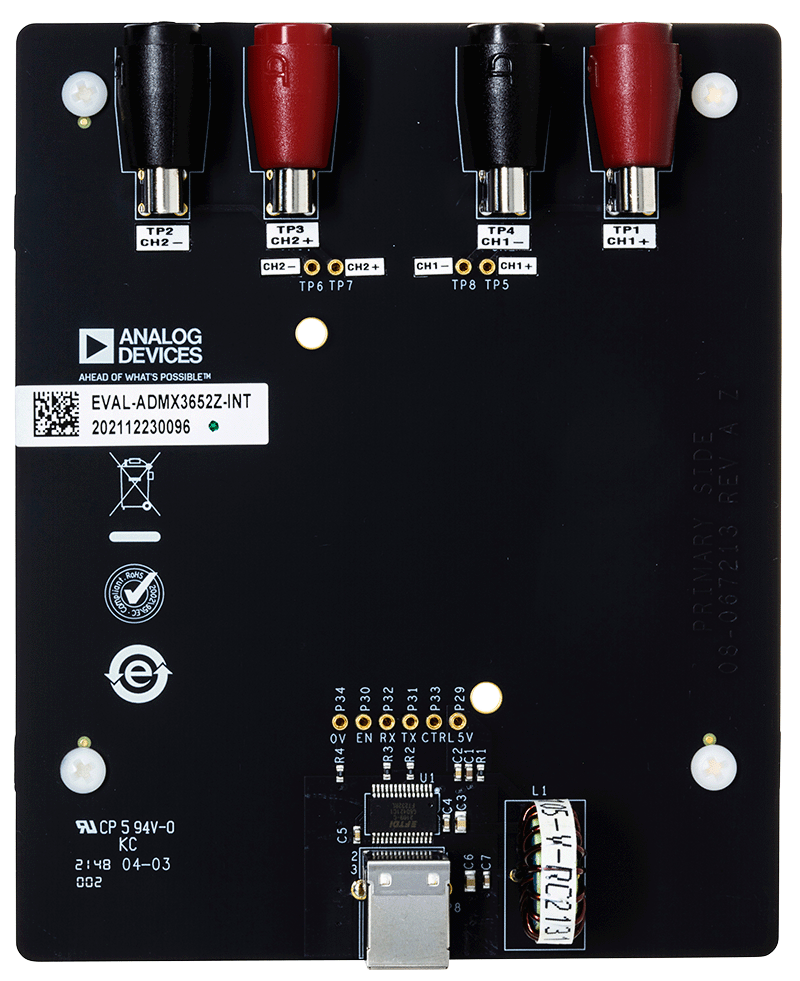

EVAL-ADMX3652Z-INT Interface Board EVAL-ADMX3652Z-INT Interface Board - Top View EVAL-ADMX3652Z-KIT Evaluation Board
